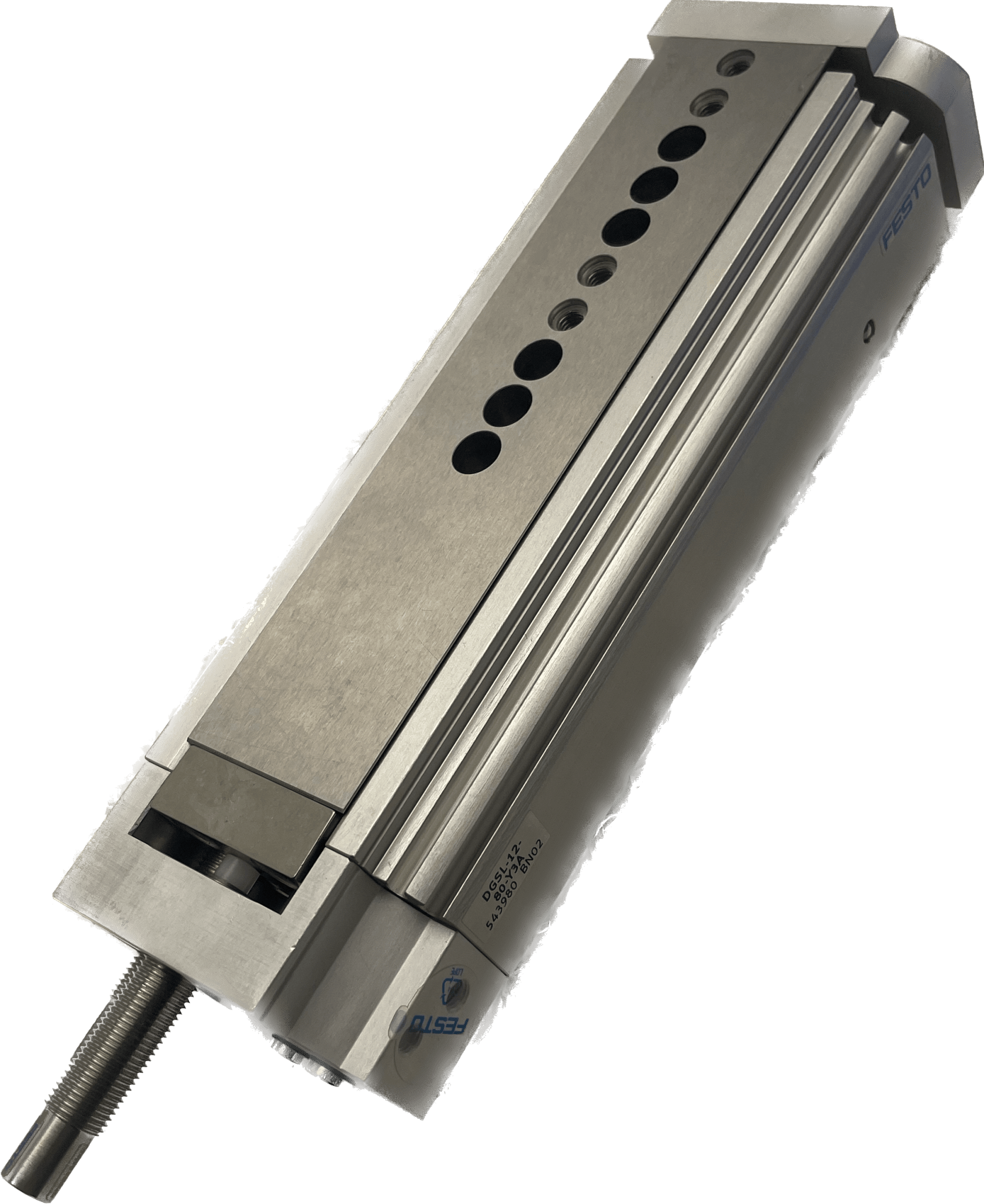

Festo Mini-Schlitten DGSL-12-80-Y3A

Festo

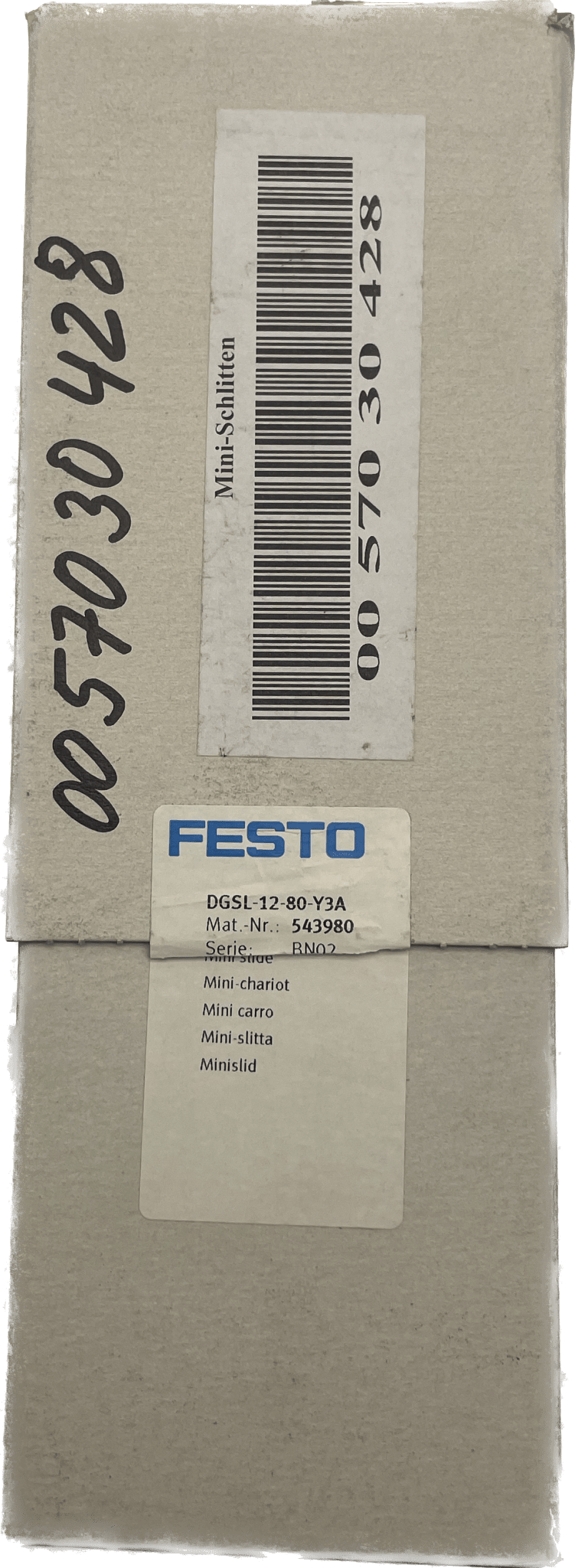

unbenutzte Lagerware
Mini-Schlitten
DGSL-12-80-Y3A
543980
GTIN 4052568183233
Hub
80 mm
Justierbarer Endlagenbereich / Länge vorne
68 mm
Justierbarer Endlagenbereich / Länge hinten
25.5 mm
Kolben-Ø
16 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
Stoßdämpfer progressiv beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
±0,01 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
2 J
Dämpfungslänge
10 mm
Max. Kraft Fy
1280 N
Max. Kraft Fz
1280 N
Max. Moment Mx
20 Nm
Max. Moment My
15 Nm
Max. Moment Mz
15 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
104 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Bewegte Masse
456 g
Produktgewicht
1148 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
