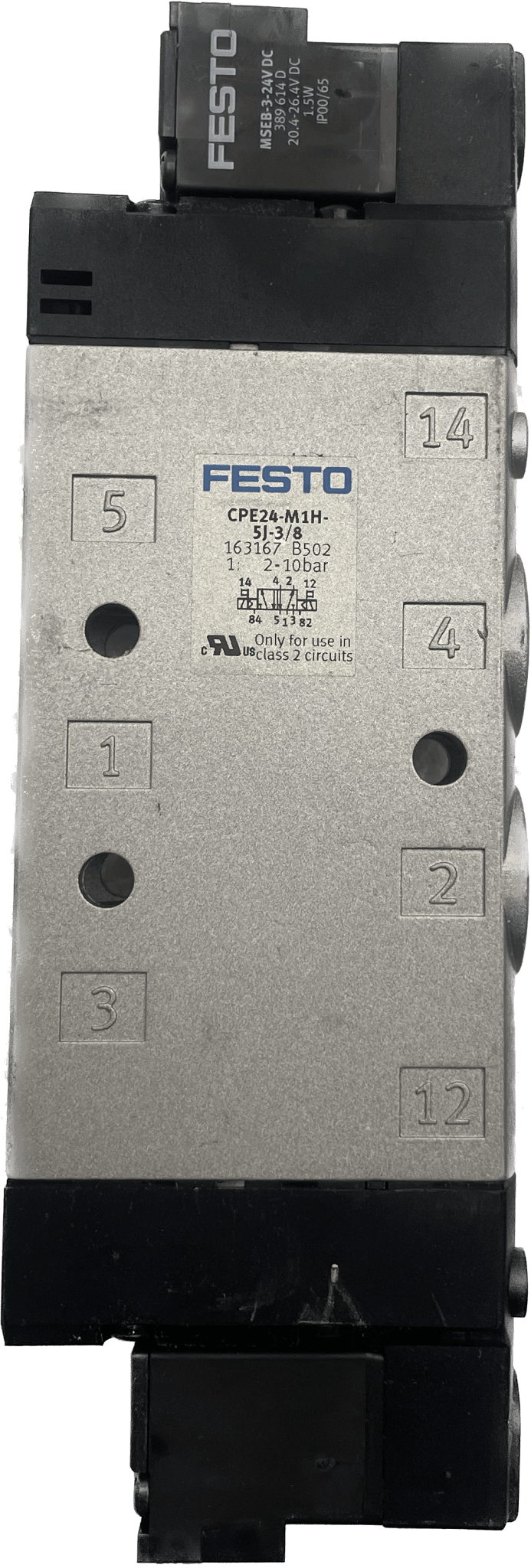

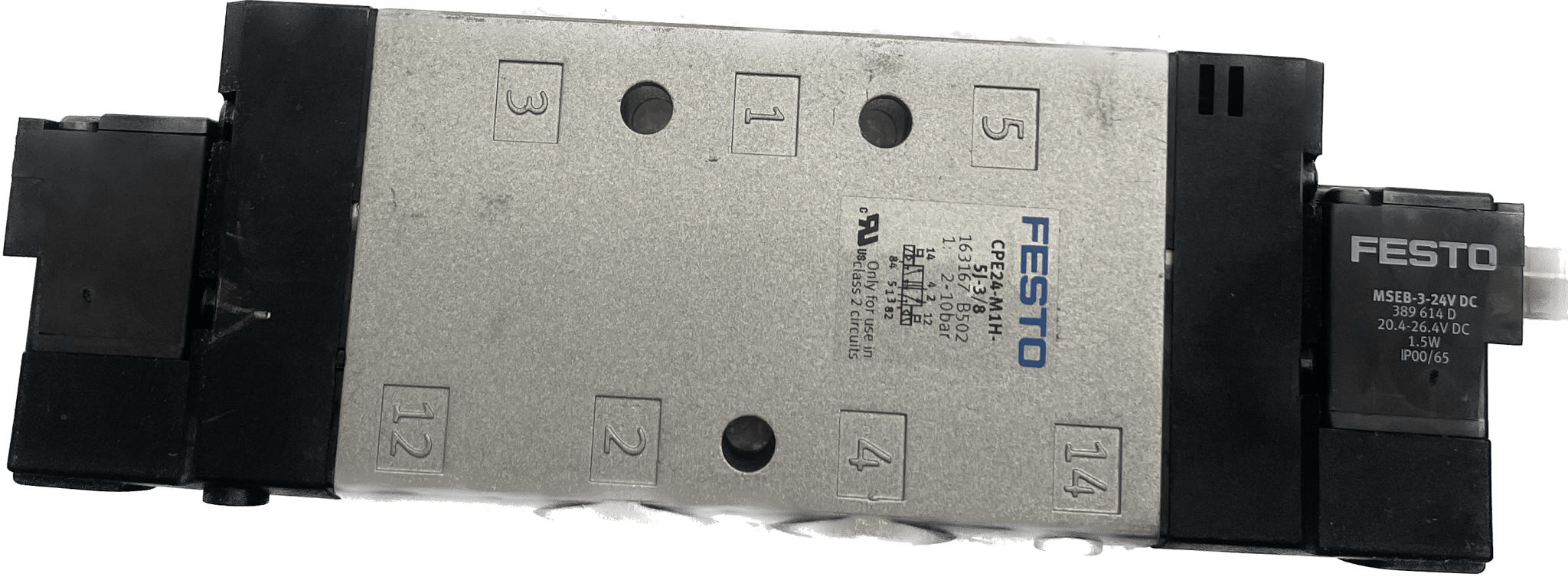

Festo Magnetventil CPE24-M1H-5J-3/8

Festo
unbenutzte Lagerware
Magnetventil
CPE24-M1H-5J-3/8
163167
GTIN 4052568133283
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
24 mm
Normalnenndurchfluss
3200 l/min
Pneumatischer Arbeitsanschluss
G3/8
Betriebsspannung
24V DC
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Zulassung
c UL us - Recognized (OL)
Maritime Klassifizierung
siehe Zertifikat
Schutzart
IP65
mit Steckdose
nach IEC 60529
Nennweite
11 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
mit Zubehör rastend
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991013
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Schaltzeit um
25 ms
Einschaltdauer
100%
Max. positiver Prüfimpuls bei 0 Signal
3300 µs
Max. negativer Prüfimpuls bei 1 Signal
3100 µs
Spulenkennwerte
24 V DC: 1,5 W
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Produktgewicht
390 g
Elektrischer Anschluss
Form C
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 12
M5
Anschluss Steuerluft 14
M5
Pneumatischer Anschluss 1
G3/8
Pneumatischer Anschluss 2
G3/8
Pneumatischer Anschluss 3
G3/8
Pneumatischer Anschluss 4
G3/8
Pneumatischer Anschluss 5
G3/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
