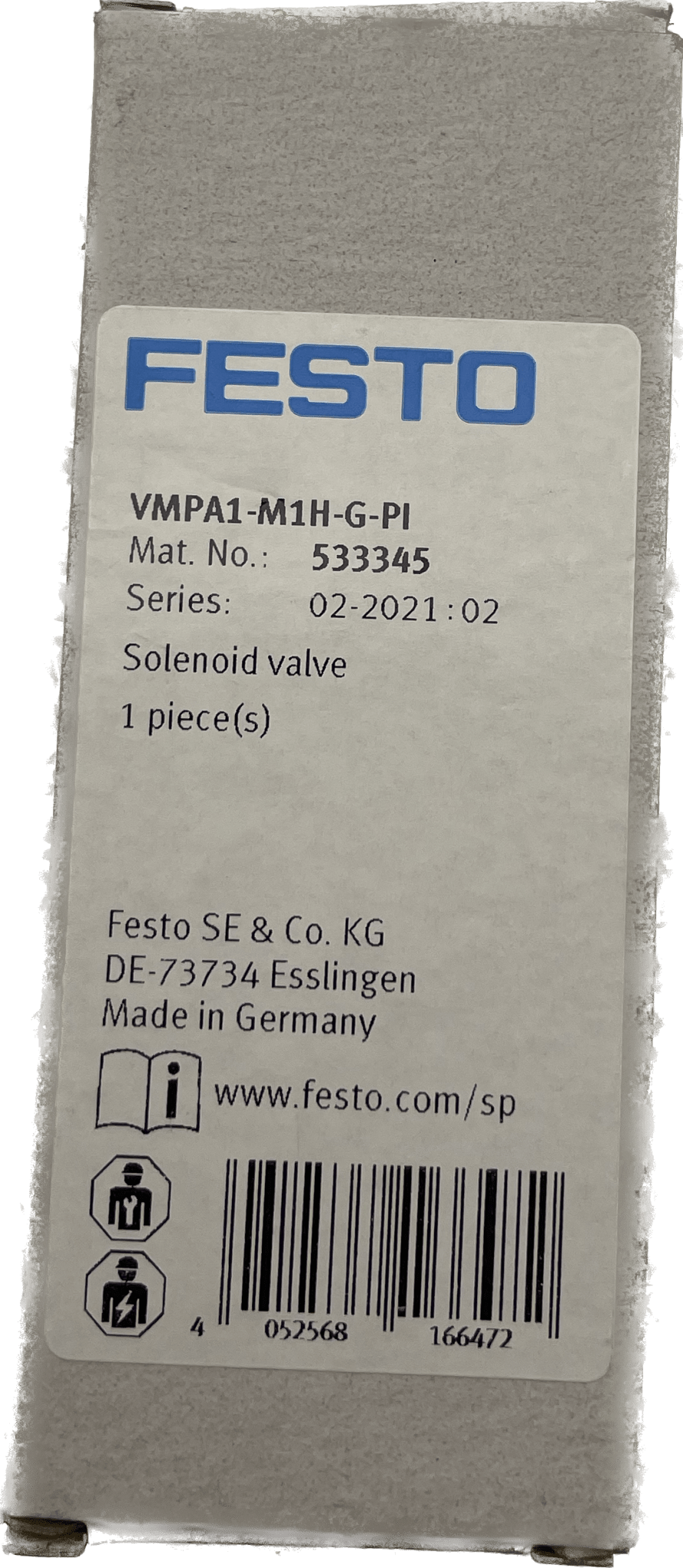

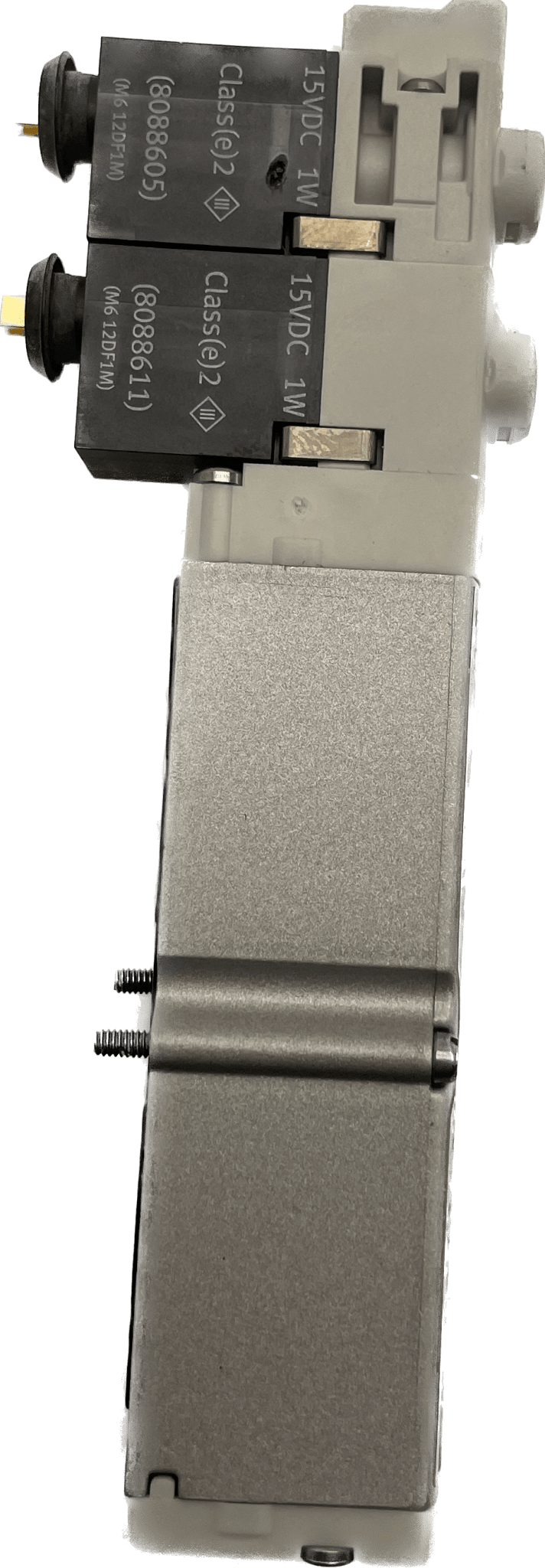

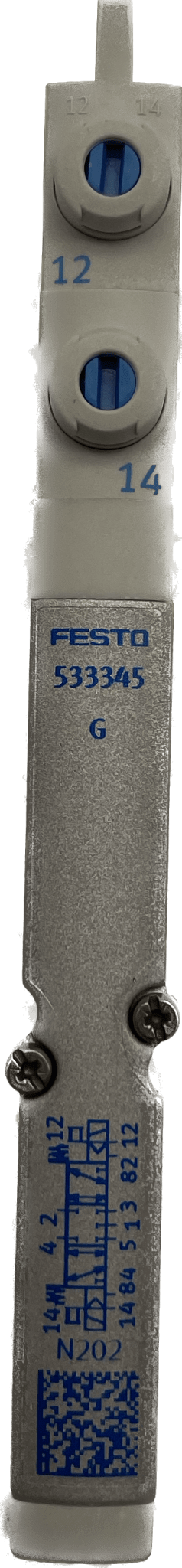

Festo Magnetventil VMPA1-M1H-G-PI

Festo
unbenutzte Lagerware
Magnetventil
VMPA1-M1H-G-PI
533345
GTIN 4052568166472
Ventilfunktion
5/3 geschlossen
Betätigungsart
elektrisch
Ventilgröße
10 mm
Normalnenndurchfluss
320 l/min
Betriebsspannung
24V DC
Betriebsdruck
-0.09 MPa ... 1 MPa
Betriebsdruck
-0.9 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65
nach IEC 60529
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend
tastend
Steuerart
vorgesteuert
Strömungsrichtung
reversibel
Symbol
00991020
Überdeckung
positive Überdeckung
Signalzustandsanzeige
ja
Steuerdruck
0.3 MPa ... 0.8 MPa
Steuerdruck
3 bar ... 8 bar
Vakuumtauglichkeit
ja
Normalnenndurchfluss mit QS-6
320 l/min
Schaltzeit aus
35 ms
Schaltzeit ein
10 ms
Schaltzeit um
15 ms
Max. positiver Prüfimpuls bei 0 Signal
400 µs
Max. negativer Prüfimpuls bei 1 Signal
200 µs
Zulässige Spannungsschwankungen
+/- 25 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-20 °C ... 40 °C
Mediumstemperatur
-5 °C ... 50 °C
Relative Luftfeuchtigkeit
max. 90 % bei 40 °C
Umgebungstemperatur
-5 °C ... 50 °C
Max. Anziehdrehmoment Ventilbefestigung
0.25 Nm
Produktgewicht
56 g
Befestigungsart
mit Durchgangsbohrung
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
