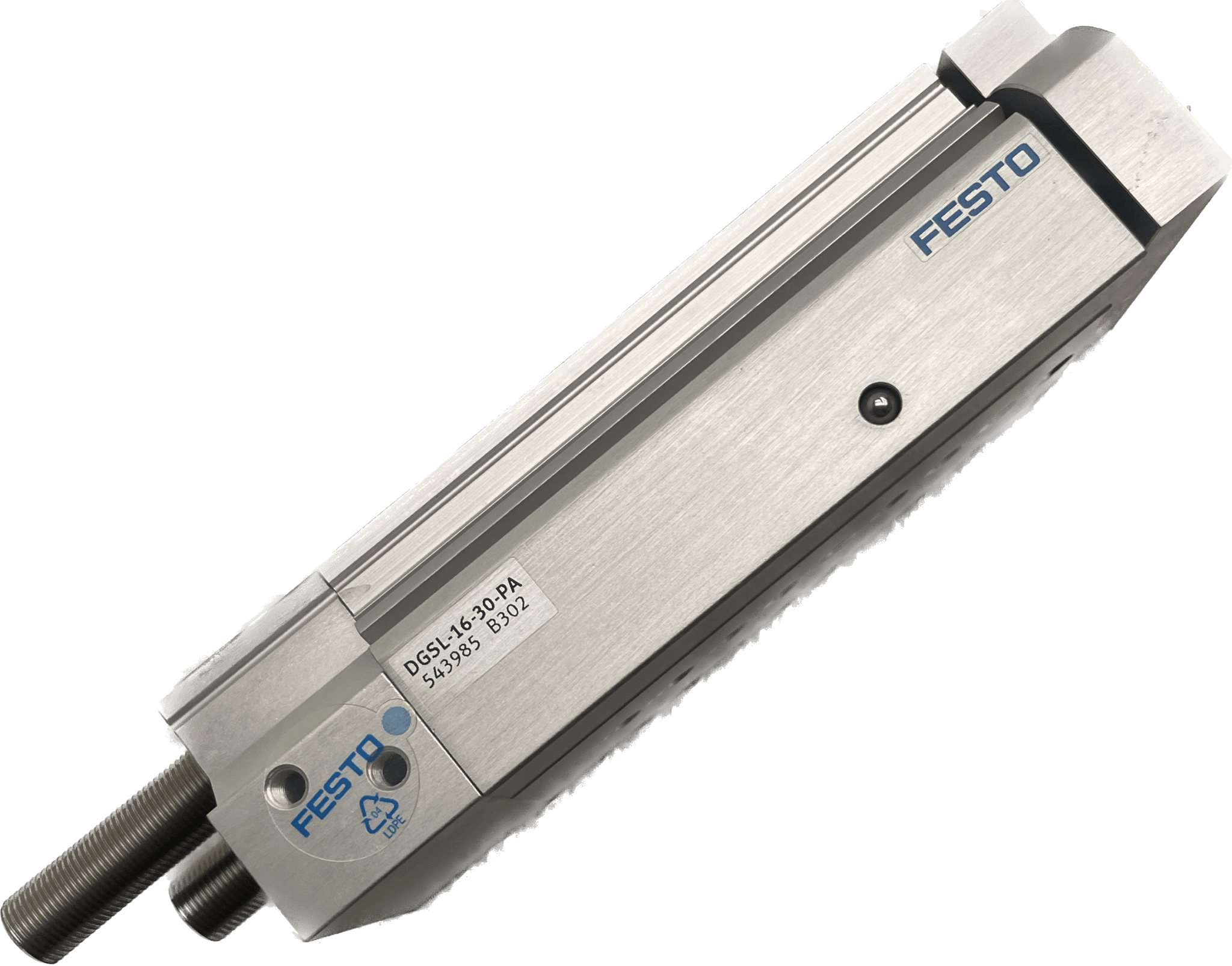

Festo Mini-Schlitten DGSL-16-30-PA
zzgl. USt. zzgl. Versandkosten
Festo
unbenutzte Lagerware
Mini-Schlitten
DGSL-16-30-PA
543985
GTIN 4052568183288
Hub
30 mm
Justierbarer Endlagenbereich / Länge vorne
37.5 mm
Justierbarer Endlagenbereich / Länge hinten
39.5 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
0,3 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.35 J
Dämpfungslänge
1.2 mm
Max. Kraft Fy
2274 N
Max. Kraft Fz
2274 N
Max. Moment Mx
35 Nm
Max. Moment My
22 Nm
Max. Moment Mz
22 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
158 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Bewegte Masse
459 g
Produktgewicht
1098 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
unbenutzte Lagerware
Mini-Schlitten
DGSL-16-30-PA
543985
GTIN 4052568183288
Hub
30 mm
Justierbarer Endlagenbereich / Länge vorne
37.5 mm
Justierbarer Endlagenbereich / Länge hinten
39.5 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
0,3 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.35 J
Dämpfungslänge
1.2 mm
Max. Kraft Fy
2274 N
Max. Kraft Fz
2274 N
Max. Moment Mx
35 Nm
Max. Moment My
22 Nm
Max. Moment Mz
22 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
158 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Bewegte Masse
459 g
Produktgewicht
1098 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Spezifikationen
Diese Informationen werden zeitnah ergänzt.
Einsatzbereiche
Diese Informationen werden zeitnah ergänzt.
Lieferumfang
Diese Informationen werden zeitnah ergänzt.
Download Data Sheet
Optionen auswählen
Festo Mini-Schlitten DGSL-16-30-PA
Angebot€715,39
Regulärer Preis
