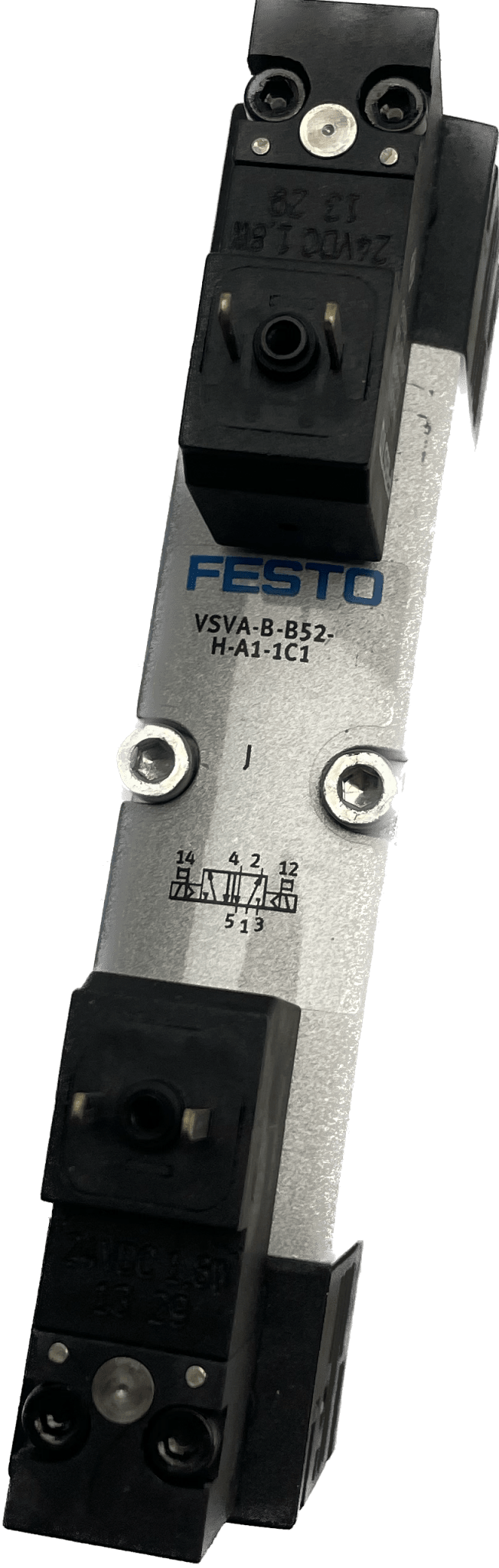

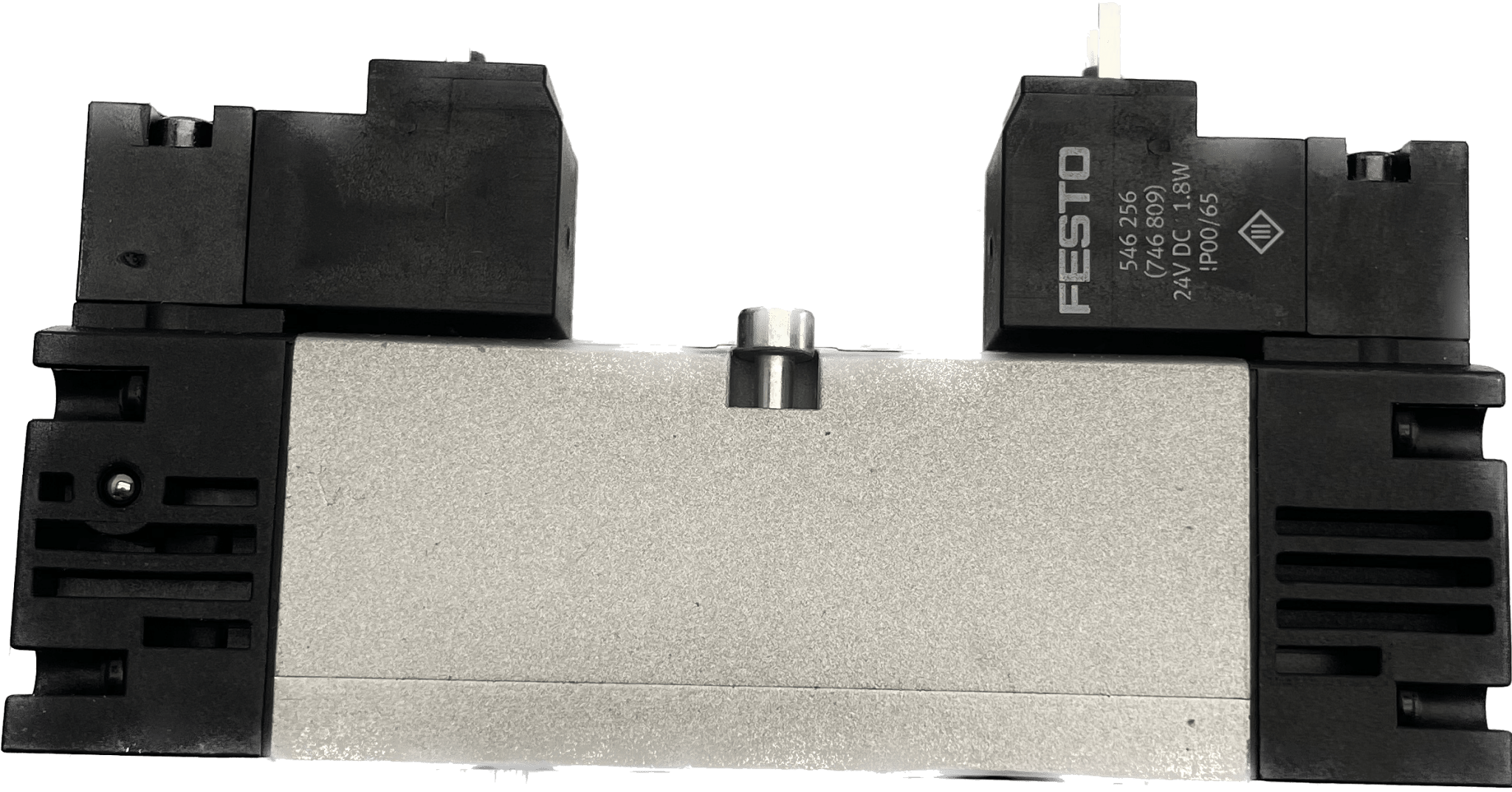

Festo Magnetventil VSVA-B-B52-H-A1-1C1

Festo
Magnetventil
VSVA-B-B52-H-A1-1C1
546696
GTIN 4052568005924
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Ventilgröße
26 mm
Normalnenndurchfluss
1100 l/min
Pneumatischer Arbeitsanschluss
Anschlussplatte Größe 26 mm nach ISO 15407-1
Anschlussplatte Größe 01 nach VDMA 24563
G1/4
Betriebsspannung
24V DC
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65
NEMA 4
Nennweite
9 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Entspricht Norm
ISO 15407-1
VDMA 24563
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991005
Überdeckung
positive Überdeckung
Signalzustandsanzeige
LED
Steuerdruck
0.3 MPa ... 1 MPa
Steuerdruck
3 bar ... 10 bar
Durchfluss Ventil
1400 l/min
Durchfluss Ventil auf Einzelanschlussplatte
1100 l/min
Durchfluss Ventil pneumatisch verkettet
1100 l/min
Schaltzeit um
18 ms
Einschaltdauer
100%
Max. positiver Prüfimpuls bei 0 Signal
1000 µs
Max. negativer Prüfimpuls bei 1 Signal
800 µs
Spulenkennwerte
24 V DC: 1,8 W
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Relative Luftfeuchtigkeit
0 - 90 %
Schalldruckpegel
85 dB(A)
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 °C ... 50 °C
Max. Anziehdrehmoment Ventilbefestigung
1.8 Nm ... 2.2 Nm
Produktgewicht
305 g
Elektrischer Anschluss
Form C
nach DIN EN 175301-803
ohne Schutzleiter
Befestigungsart
auf Anschlussplatte
Anschluss Steuerhilfsluft 12
Anschlussplatte Größe 26 mm nach ISO 15407-1
Anschluss Steuerhilfsluft 14
Anschlussplatte Größe 26 mm nach ISO 15407-1
Anschluss Steuerabluft 82/84
gefasst
nicht gefasst nach Norm
Pneumatischer Anschluss 1
Anschlussplatte Größe 26 mm nach ISO 15407-1
Pneumatischer Anschluss 2
Anschlussplatte Größe 26 mm nach ISO 15407-1
Pneumatischer Anschluss 3
Anschlussplatte Größe 26 mm nach ISO 15407-1
Pneumatischer Anschluss 4
Anschlussplatte Größe 26 mm nach ISO 15407-1
Pneumatischer Anschluss 5
Anschlussplatte Größe 26 mm nach ISO 15407-1
Vorsteuerschnittstelle
nach ISO 15218
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
HNBR
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoff Schrauben
Stahl
verzinkt
