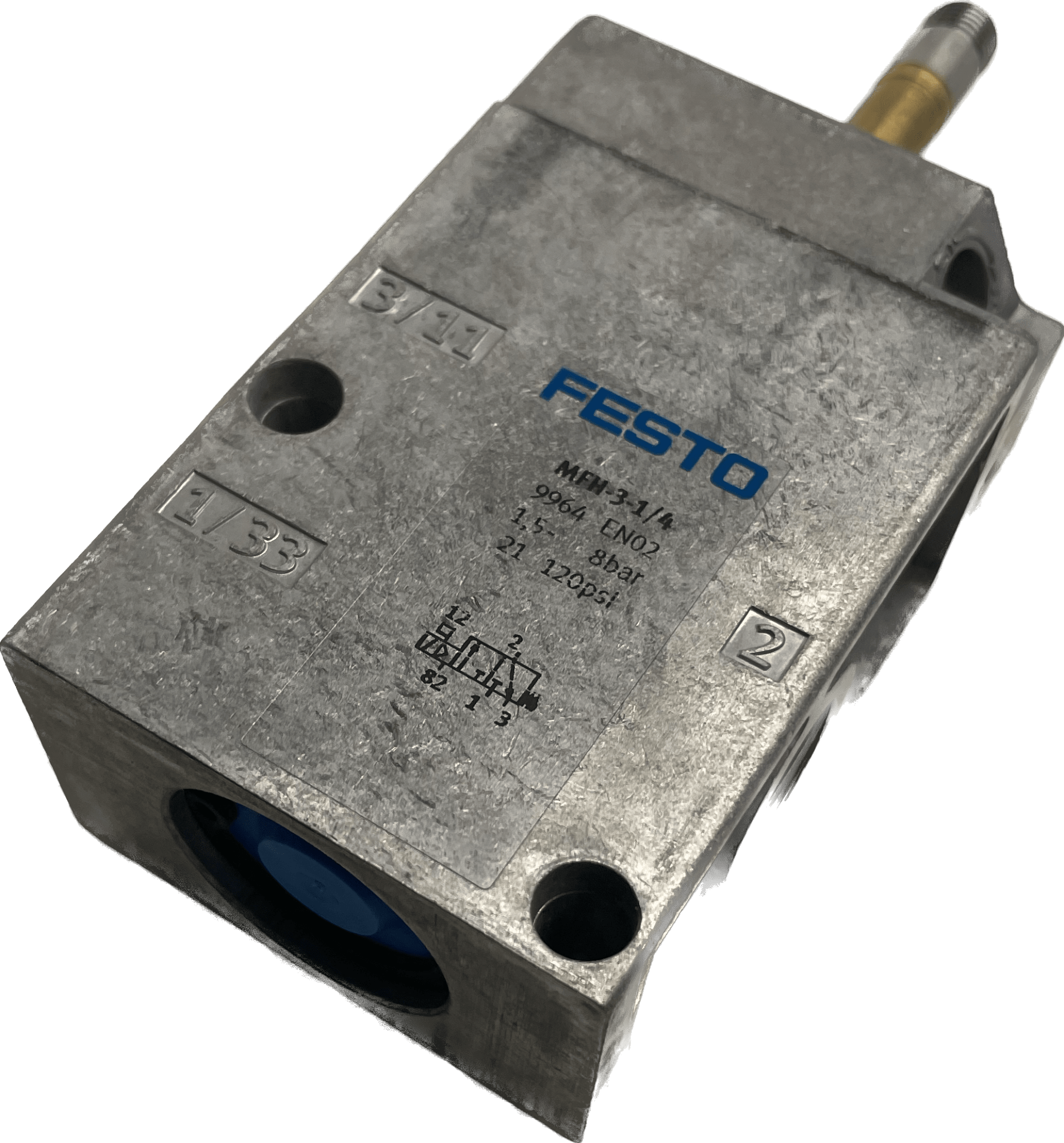

Festo Magnetventil MFH-3-1/4

Festo

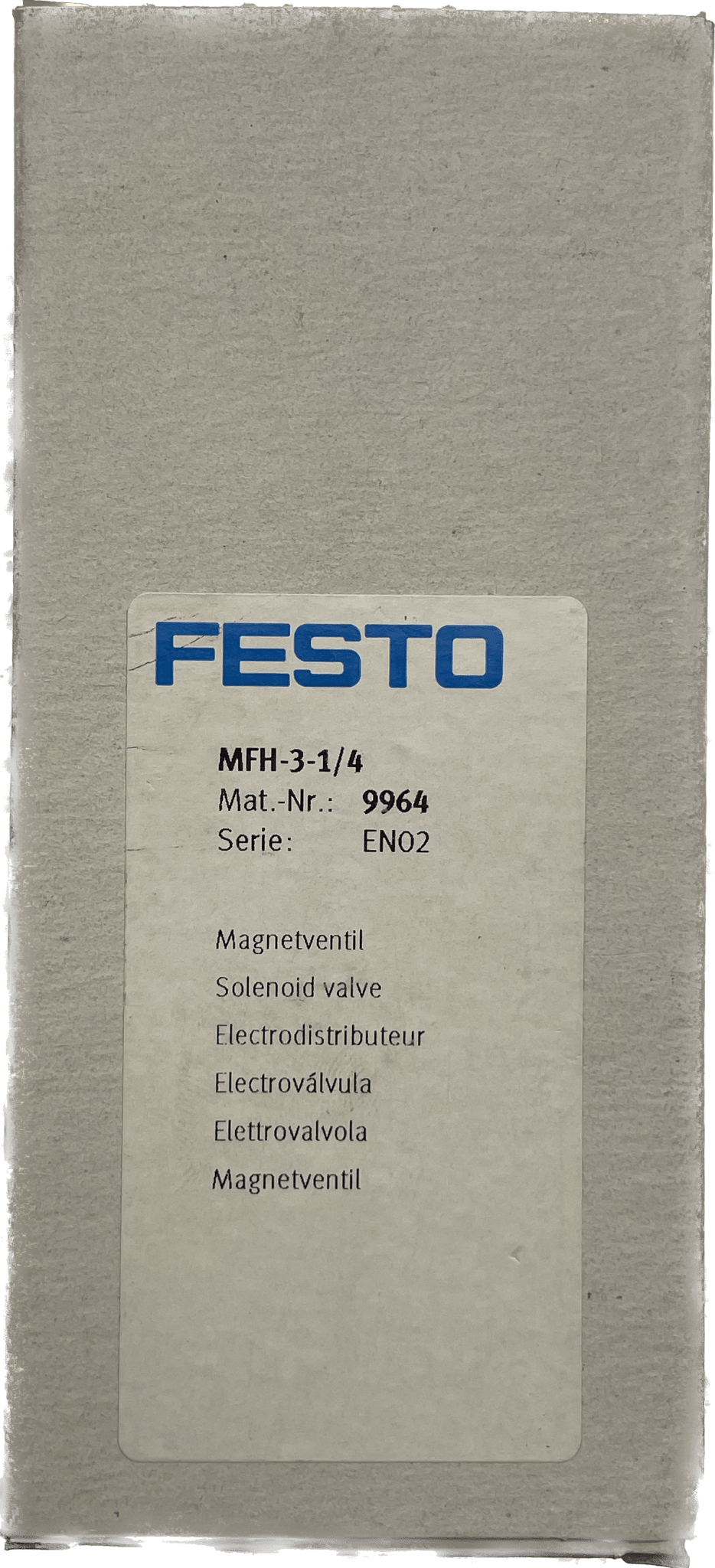

unbenutzte Lagerware
Magnetventil
MFH-3-1/4
9964
GTIN 4052568002053
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Baubreite
30.5 mm
Normalnenndurchfluss
800 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsspannung
über Magnetspule, getrennt zu bestellen
Betriebsdruck
0.15 MPa ... 0.8 MPa
Betriebsdruck
1.5 bar ... 8 bar
Konstruktiver Aufbau
Teller-Sitz
Rückstellart
mechanische Feder
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65
Nennweite
7 mm
Rastermaß
32 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Symbol
00991041
Überdeckung
negative Überdeckung
Schaltzeit aus
29 ms
Schaltzeit ein
10 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Spulenkennwerte
Siehe Magnetspule, getrennt zu bestellen
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-20 °C ... 60 °C
Mediumstemperatur
-10 °C ... 60 °C
Umgebungstemperatur
-5 °C ... 40 °C
Produktgewicht
320 g
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
wahlweise:
auf Anschlussleiste
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
