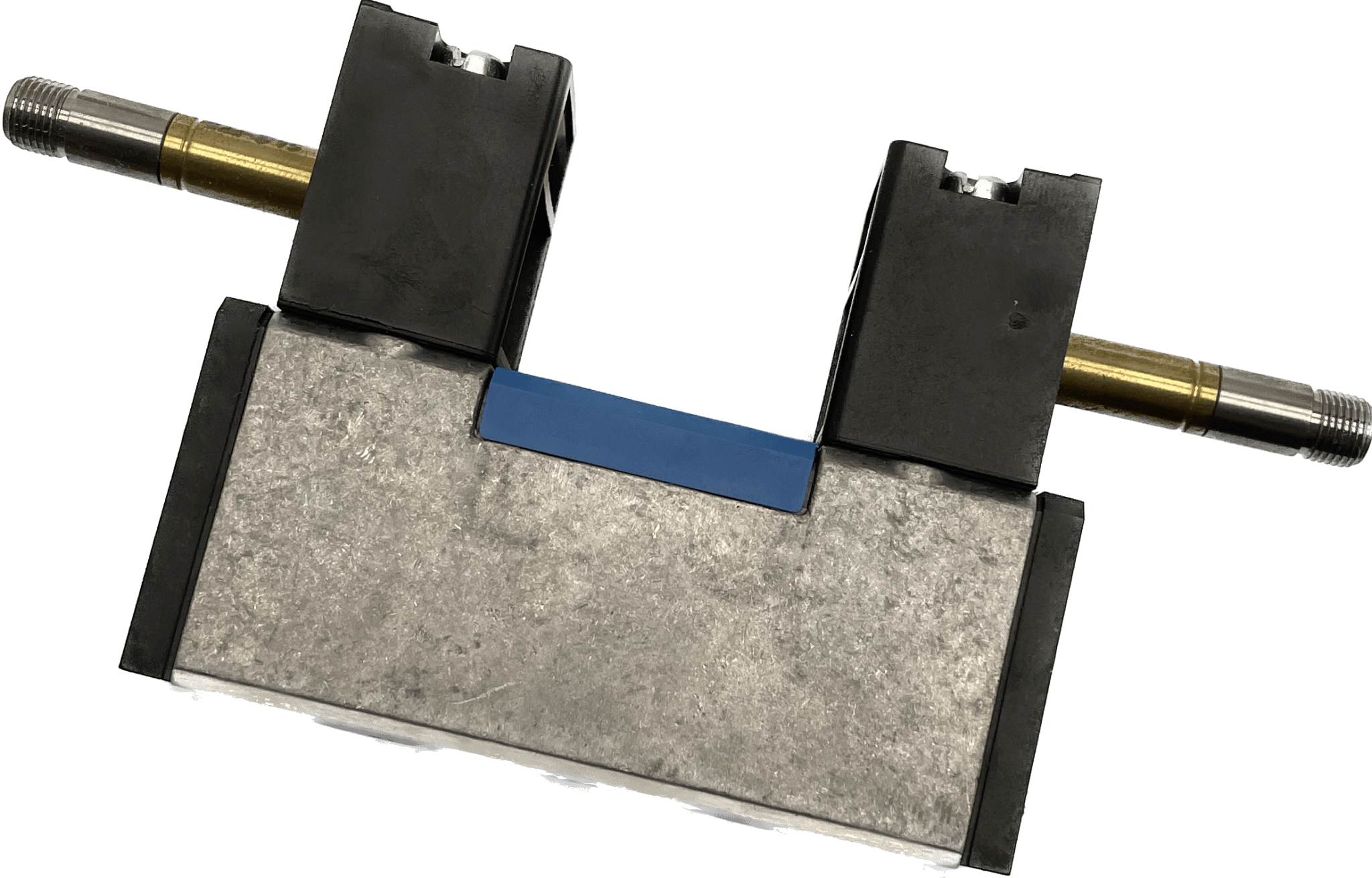

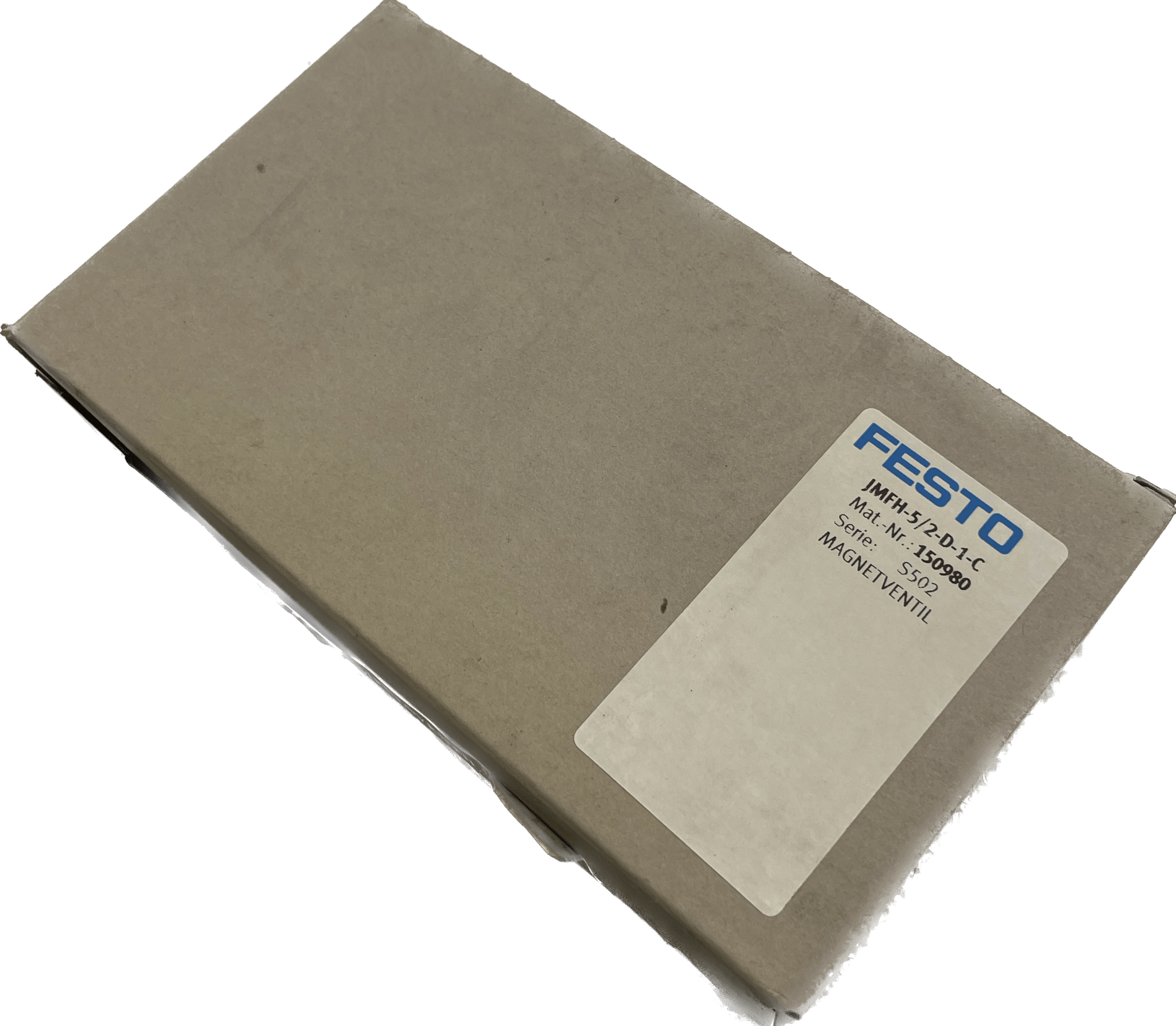

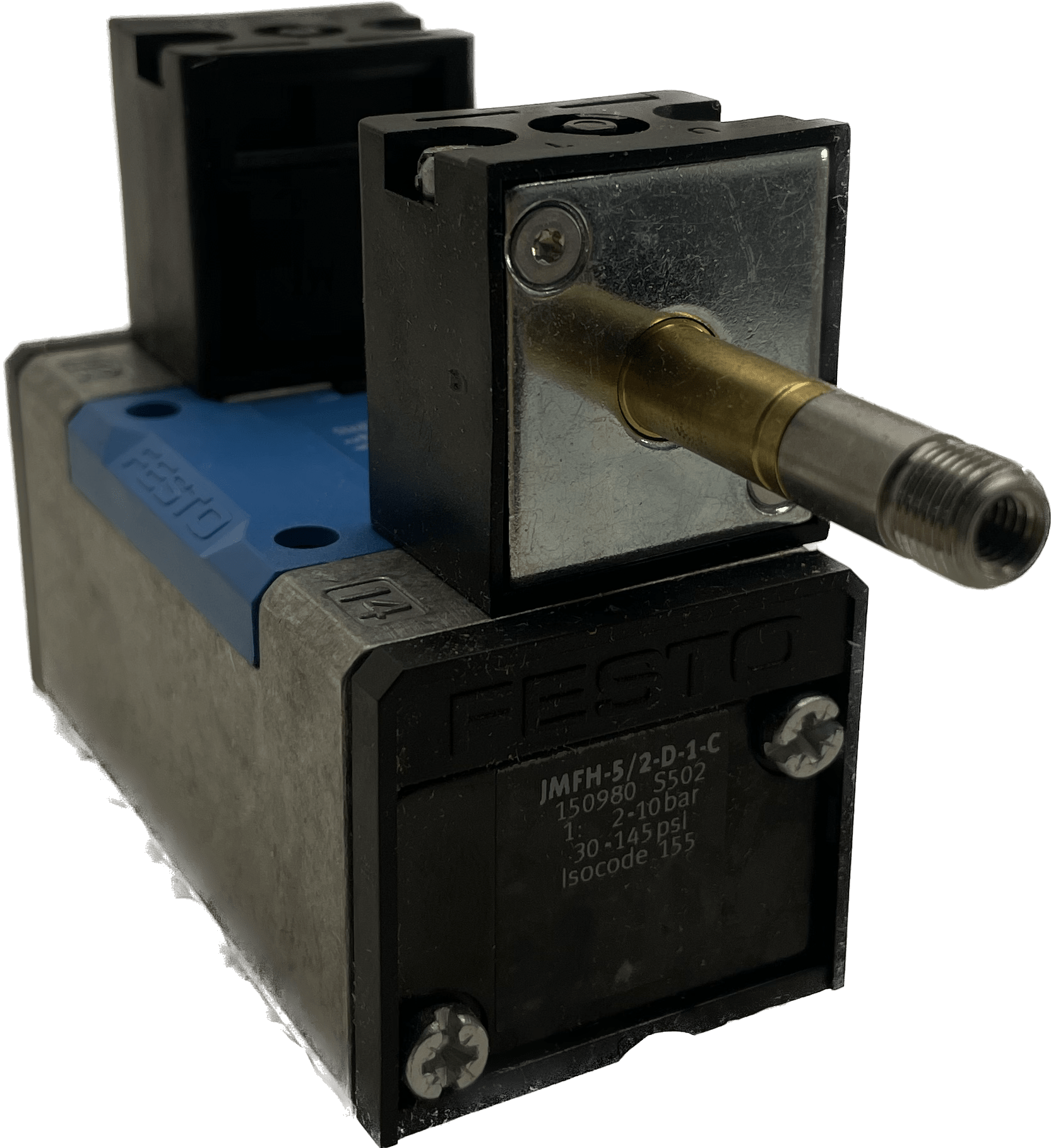

Festo Magnetventil JMFH-5/2-D-1-C

Festo
unbenutzte Lagerware
Magnetventil
JMFH-5/2-D-1-C
150980
GTIN 4052568010447
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
42 mm
Normalnenndurchfluss
1200 l/min
Pneumatischer Arbeitsanschluss
Anschlussplatte Größe 1 nach ISO 5599-1
G1/4
Betriebsspannung
über Magnetspule, getrennt zu bestellen
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Maritime Klassifizierung
siehe Zertifikat
Schutzart
IP65
Nennweite
8 mm
Rastermaß
43 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Entspricht Norm
ISO 5599-1
Handhilfsbetätigung
mit Zubehör rastend
tastend
ISO-Code
155
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991005
Überdeckung
positive Überdeckung
Schaltzeit um
16 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-10 °C ... 60 °C
Schalldruckpegel
85 dB(A)
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 °C ... 40 °C
Produktgewicht
490 g
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
auf Anschlussplatte
mit Durchgangsbohrung
Anschluss Steuerluft 12
Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14
Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1
Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2
Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3
Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4
Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5
Anschlussplatte Größe 1 nach ISO 5599-1
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
HNBR
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
