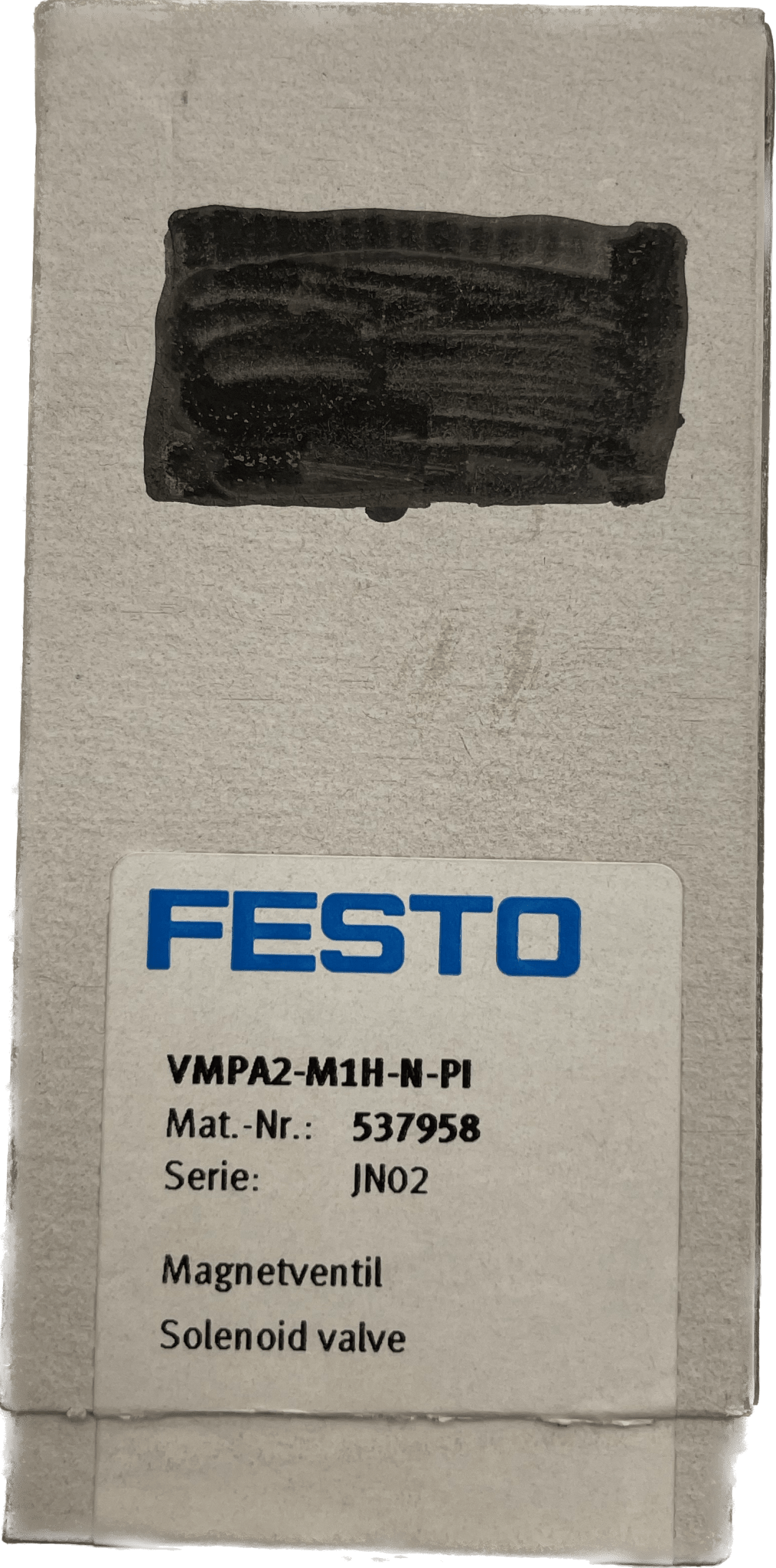

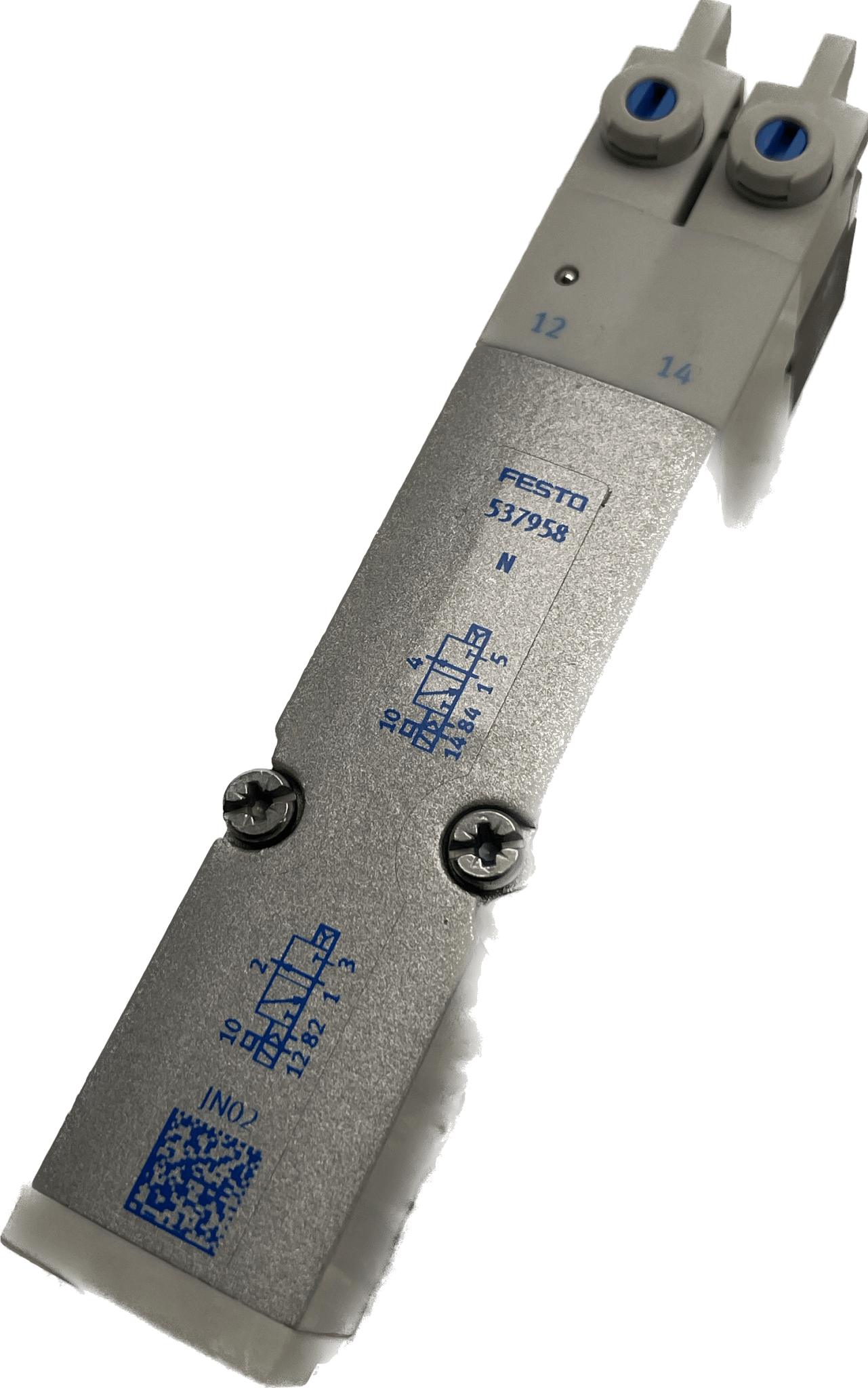

Festo Magnetventil VMPA2-M1H-N-PI

Festo
unbenutzte Lagerware
Magnetventil
VMPA2-M1H-N-PI
537958
GTIN 4052568174842
Ventilfunktion
2x3/2 offen monostabil
Betätigungsart
elektrisch
Ventilgröße
20 mm
Normalnenndurchfluss
550 l/min ... 600 l/min
Betriebsspannung
24V DC
Betriebsdruck
0.3 MPa ... 1 MPa
Betriebsdruck
3 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65
nach IEC 60529
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend
tastend
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Symbol
00991812
Überdeckung
positive Überdeckung
Signalzustandsanzeige
ja
Steuerdruck
0.3 MPa ... 0.8 MPa
Steuerdruck
3 bar ... 8 bar
Vakuumtauglichkeit
nein
Hinweis zum Normalnenndurchfluss
MPA-L: 600 l/min
MPA-S: 550 l/min
Normalnenndurchfluss mit QS-8
550 l/min
Normalnenndurchfluss mit QS-10
600 l/min
Schaltzeit aus
28 ms
Schaltzeit ein
8 ms
Max. positiver Prüfimpuls bei 0 Signal
400 µs
Max. negativer Prüfimpuls bei 1 Signal
900 µs
Zulässige Spannungsschwankungen
+/- 25 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-20 °C ... 40 °C
Mediumstemperatur
-5 °C ... 50 °C
Relative Luftfeuchtigkeit
max. 90 % bei 40 °C
Umgebungstemperatur
-5 °C ... 50 °C
Max. Anziehdrehmoment Ventilbefestigung
0.65 Nm
Produktgewicht
100 g
Befestigungsart
mit Durchgangsbohrung
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
