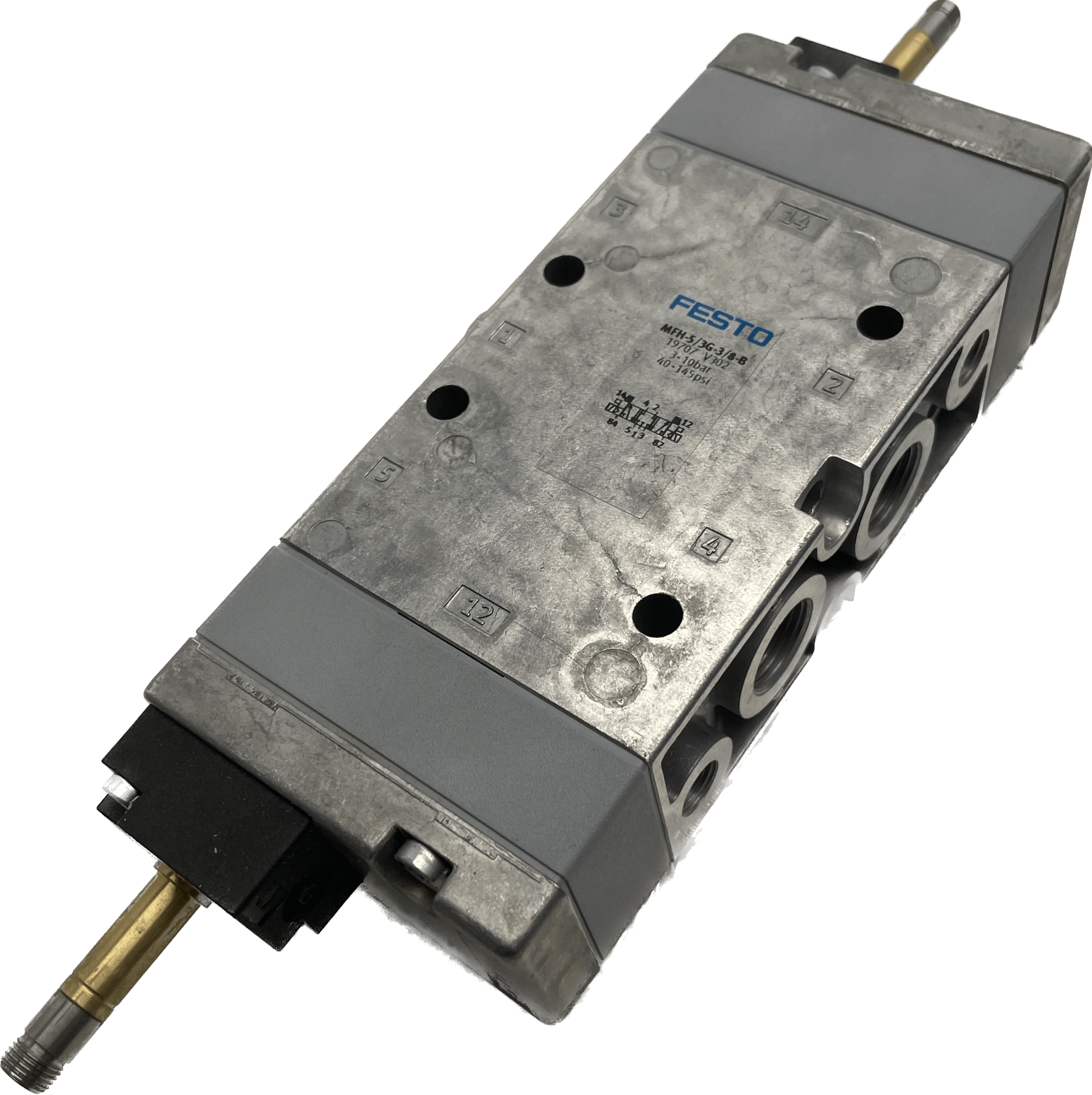

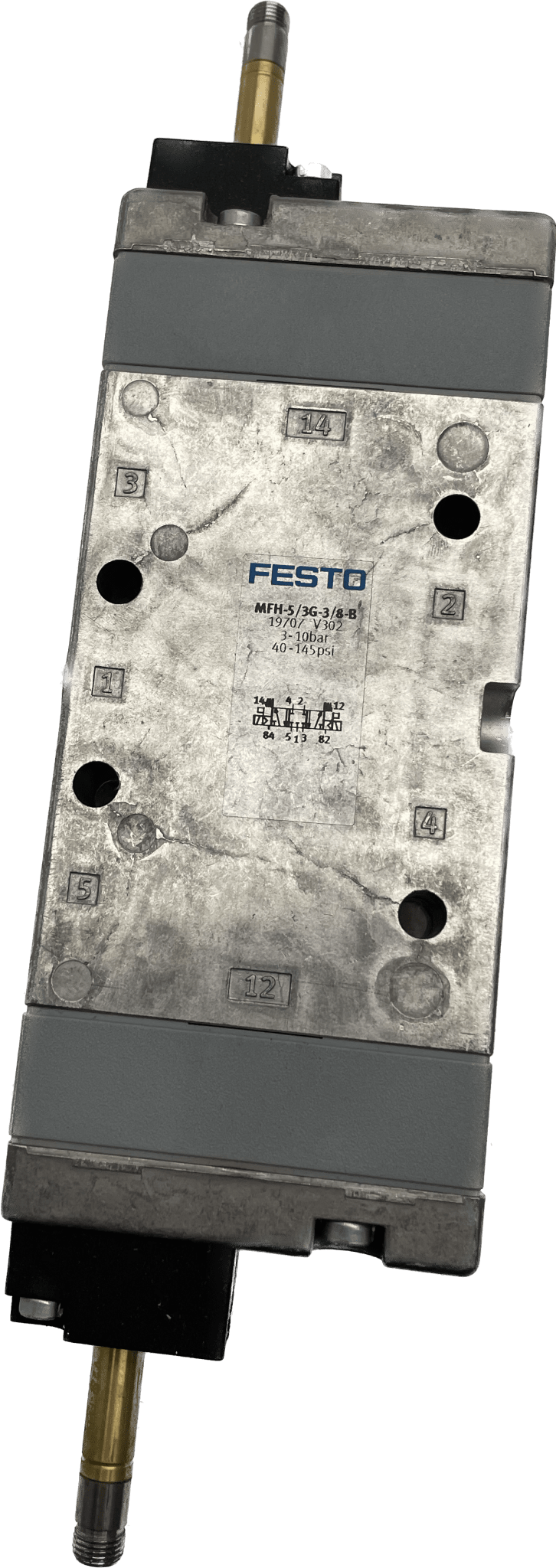

Festo Magnetventil MFH-5/3G-3/8-B

Festo
unbenutzte Lagerware
Magnetventil
MFH-5/3G-3/8-B
19707
GTIN 4052568003623
Ventilfunktion
5/3 geschlossen
Betätigungsart
elektrisch
Baubreite
40 mm
Normalnenndurchfluss
2200 l/min
Pneumatischer Arbeitsanschluss
G3/8
Betriebsdruck
0.3 MPa ... 1 MPa
Betriebsdruck
3 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Nennweite
12 mm
Rastermaß
41 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991033
Überdeckung
positive Überdeckung
Max. Schaltfrequenz
3 Hz
Schaltzeit aus
80 ms
Schaltzeit ein
24 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-40 °C ... 60 °C
Mediumstemperatur
-10 °C ... 60 °C
Umgebungstemperatur
-5 °C ... 40 °C
Produktgewicht
780 g
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
wahlweise:
auf PR-Leiste
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 1
G3/8
Pneumatischer Anschluss 2
G3/8
Pneumatischer Anschluss 3
G3/8
Pneumatischer Anschluss 4
G3/8
Pneumatischer Anschluss 5
G3/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
