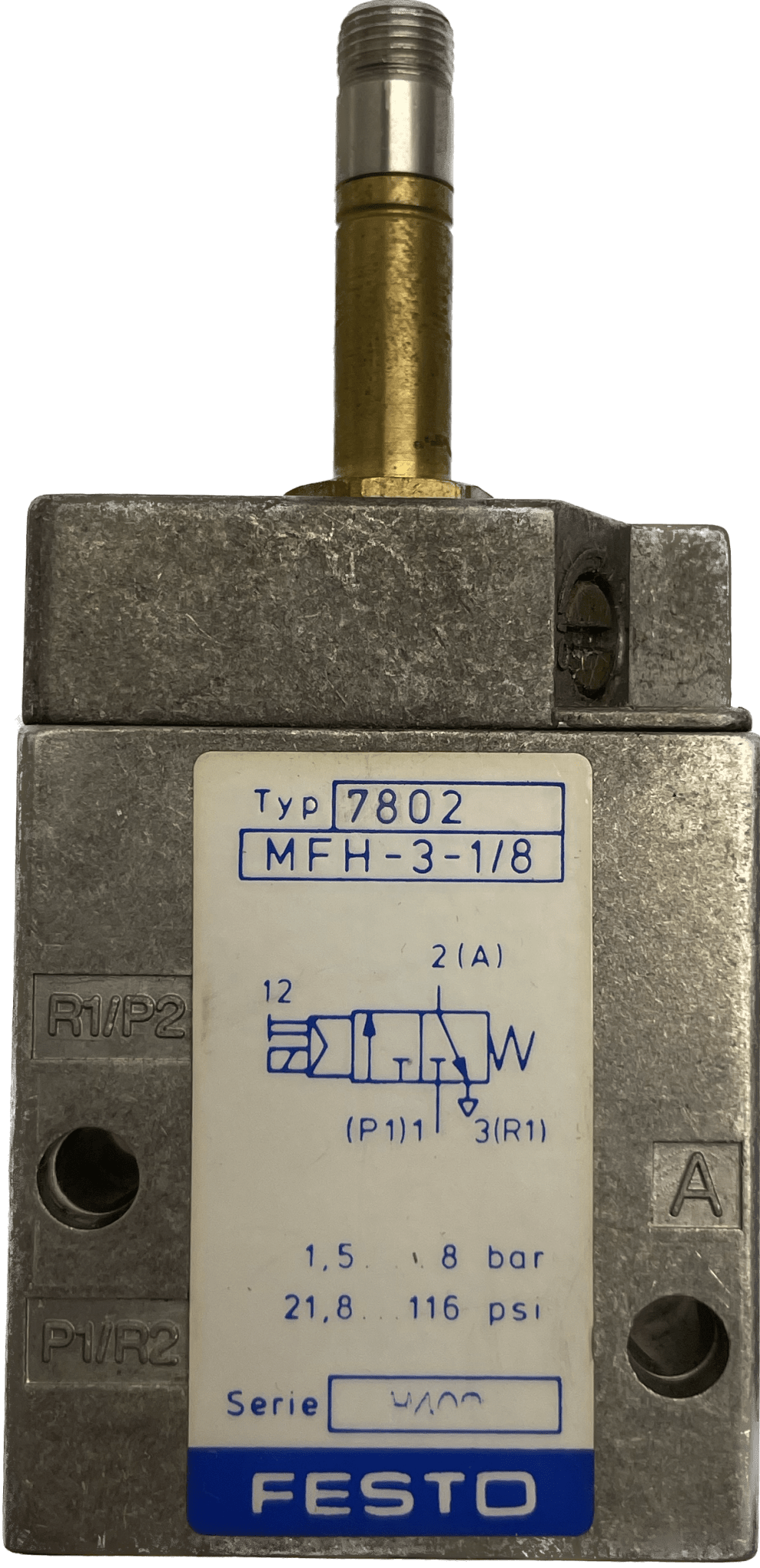

Festo Magnetventil MFH-3-1/8

Festo
unbenutzte Lagerware
Magnetventil
MFH-3-1/8
7802
GTIN 4052568001599
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Baubreite
26 mm
Normalnenndurchfluss
500 l/min
Pneumatischer Arbeitsanschluss
G1/8
Betriebsspannung
über Magnetspule, getrennt zu bestellen
Betriebsdruck
0.15 MPa ... 0.8 MPa
Betriebsdruck
1.5 bar ... 8 bar
Konstruktiver Aufbau
Teller-Sitz
Rückstellart
mechanische Feder
Zulassung
c UL us - Recognized (OL)
Schutzart
IP65
Nennweite
5 mm
Rastermaß
27 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
rastend
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Symbol
00991041
Überdeckung
negative Überdeckung
Schaltzeit aus
29 ms
Schaltzeit ein
9 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Spulenkennwerte
Siehe Magnetspule, getrennt zu bestellen
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-20 °C ... 60 °C
Mediumstemperatur
-10 °C ... 60 °C
Umgebungstemperatur
-5 °C ... 40 °C
Produktgewicht
240 g
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
wahlweise:
auf Anschlussleiste
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Pneumatischer Anschluss 1
G1/8
Pneumatischer Anschluss 2
G1/8
Pneumatischer Anschluss 3
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
