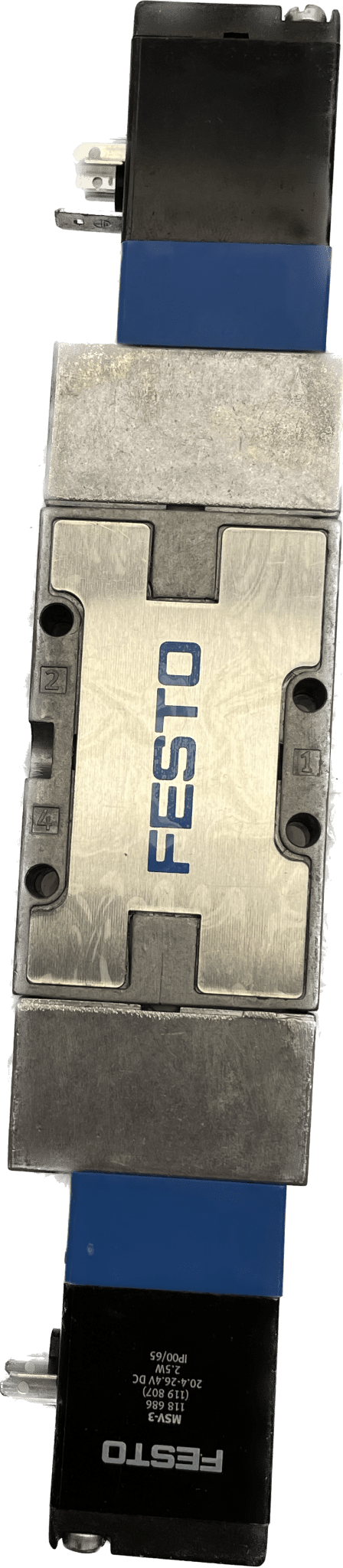

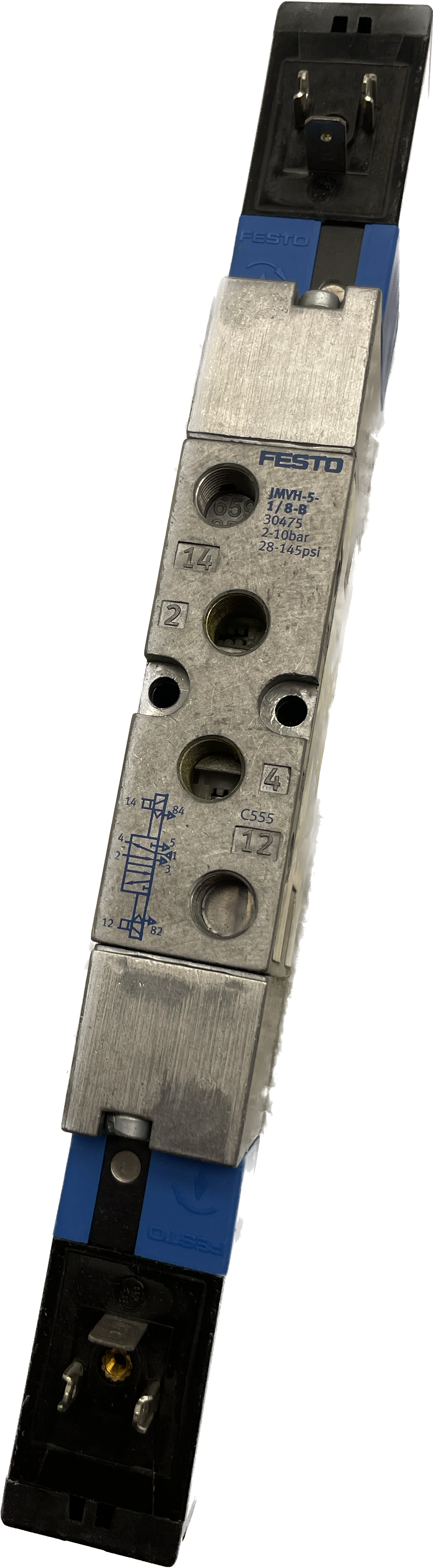

Festo Magnetventil JMVH-5-1/8-B

Festo

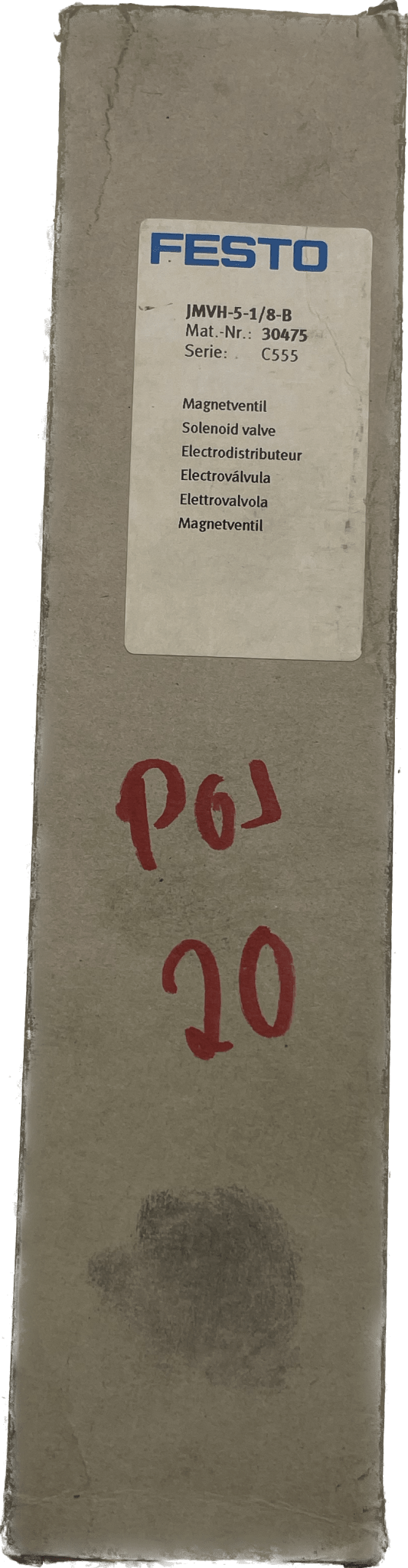

unbenutzte Lagerware
Magnetventil
JMVH-5-1/8-B
30475
GTIN 4052568113605
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
26 mm
Normalnenndurchfluss
1000 l/min
Pneumatischer Arbeitsanschluss
G1/8
Betriebsspannung
24V DC
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Nennweite
8 mm
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991013
Überdeckung
positive Überdeckung
Max. Schaltfrequenz
3 Hz
Schaltzeit um
18 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Spulenkennwerte
24 V DC: 2,5 W
Zulässige Spannungsschwankungen
+/- 10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-40 °C ... 60 °C
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Produktgewicht
560 g
Befestigungsart
wahlweise:
auf PR-Leiste
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 1
G1/8
Pneumatischer Anschluss 2
G1/8
Pneumatischer Anschluss 3
G1/8
Pneumatischer Anschluss 4
G1/8
Pneumatischer Anschluss 5
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
