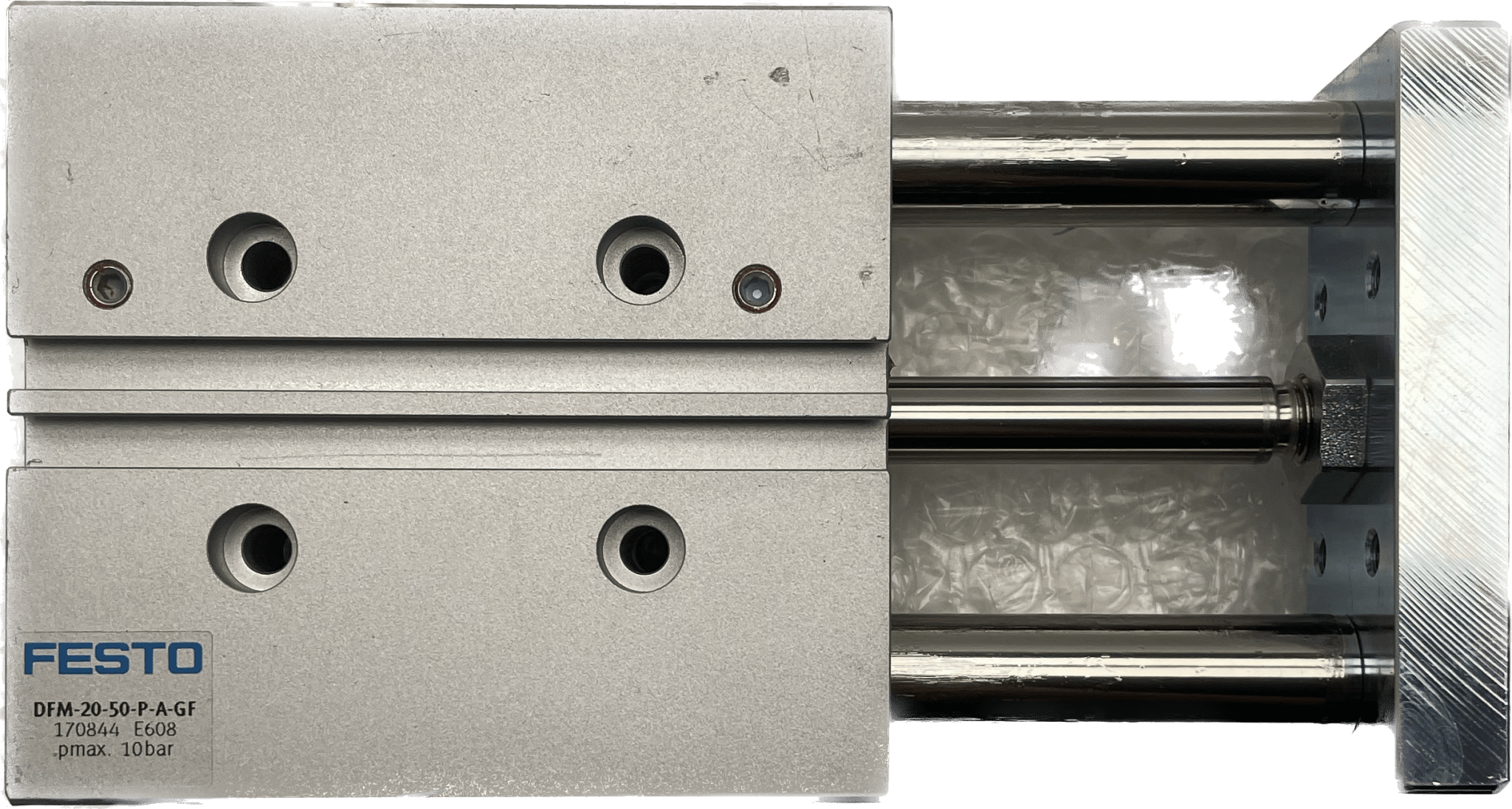

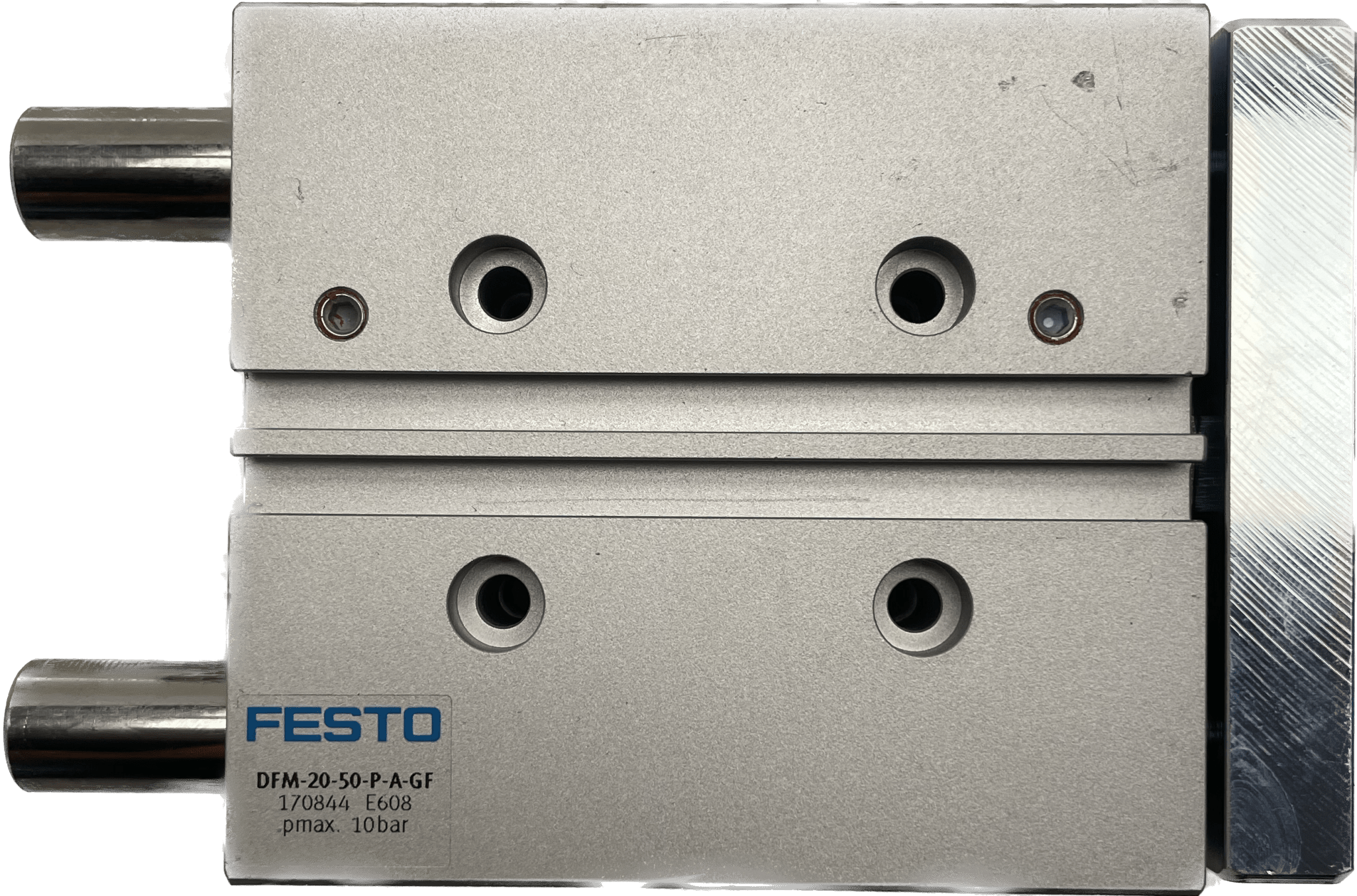

Festo Führungszylinder DFM-20-50-P-A-GF

Festo
unbenutzte Lagerware
Führungszylinder
DFM-20-50-P-A-GF
170844
GTIN 4052568013158
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 mm
Hub
50 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.2 J
Max. Kraft Fy
709.3 N
Max. Kraft Fy statisch
709.3 N
Max. Kraft Fz
709.3 N
Max. Kraft Fz statisch
709.3 N
Max. Moment Mx
20.57 Nm
Max. Moment Mx statisch
20.57 Nm
Max. Moment My
16.31 Nm
Max. Moment My statisch
16.31 Nm
Max. Moment Mz
16.31 Nm
Max. Moment Mz statisch
16.31 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
3.85 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
103 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
141 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Bewegte Masse
582 g
Produktgewicht
1158 g
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
