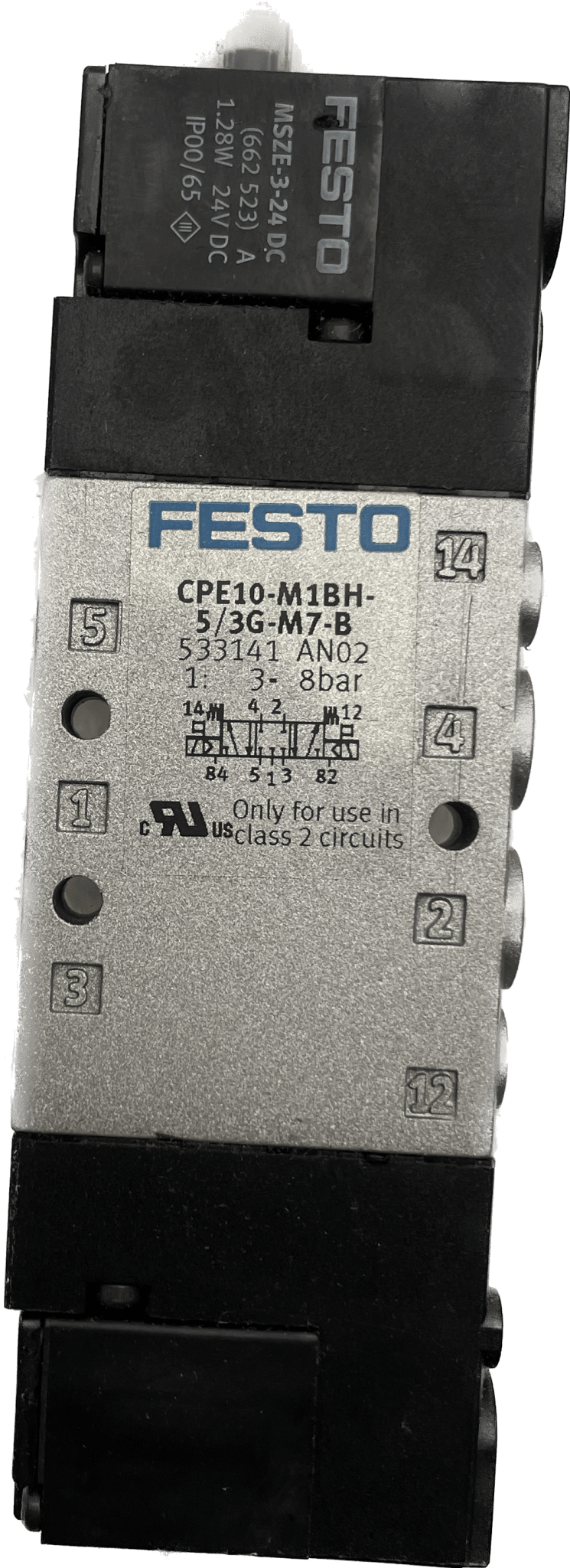

Festo Magnetventil CPE10-M1BH-5/3G-M7-B

Festo
unbenutzte Lagerware
Magnetventil
CPE10-M1BH-5/3G-M7-B
533141
GTIN 4052568015817
Ventilfunktion
5/3 geschlossen
Betätigungsart
elektrisch
Baubreite
10 mm
Normalnenndurchfluss
350 l/min
Pneumatischer Arbeitsanschluss
M7
Betriebsspannung
24V DC
Betriebsdruck
0.3 MPa ... 0.8 MPa
Betriebsdruck
3 bar ... 8 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Zulassung
c UL us - Recognized (OL)
Maritime Klassifizierung
siehe Zertifikat
Schutzart
IP65
mit Steckdose
nach IEC 60529
Nennweite
4 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
mit Zubehör rastend
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991033
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Schaltzeit aus
20 ms
Schaltzeit ein
16 ms
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal
1200 µs
Max. negativer Prüfimpuls bei 1 Signal
900 µs
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Produktgewicht
68 g
Elektrischer Anschluss
2-polig
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M3
Anschluss Steuerabluft 84
M3
Anschluss Steuerluft 12
M3
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 1
M7
Pneumatischer Anschluss 2
M7
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
M7
Pneumatischer Anschluss 5
M7
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
