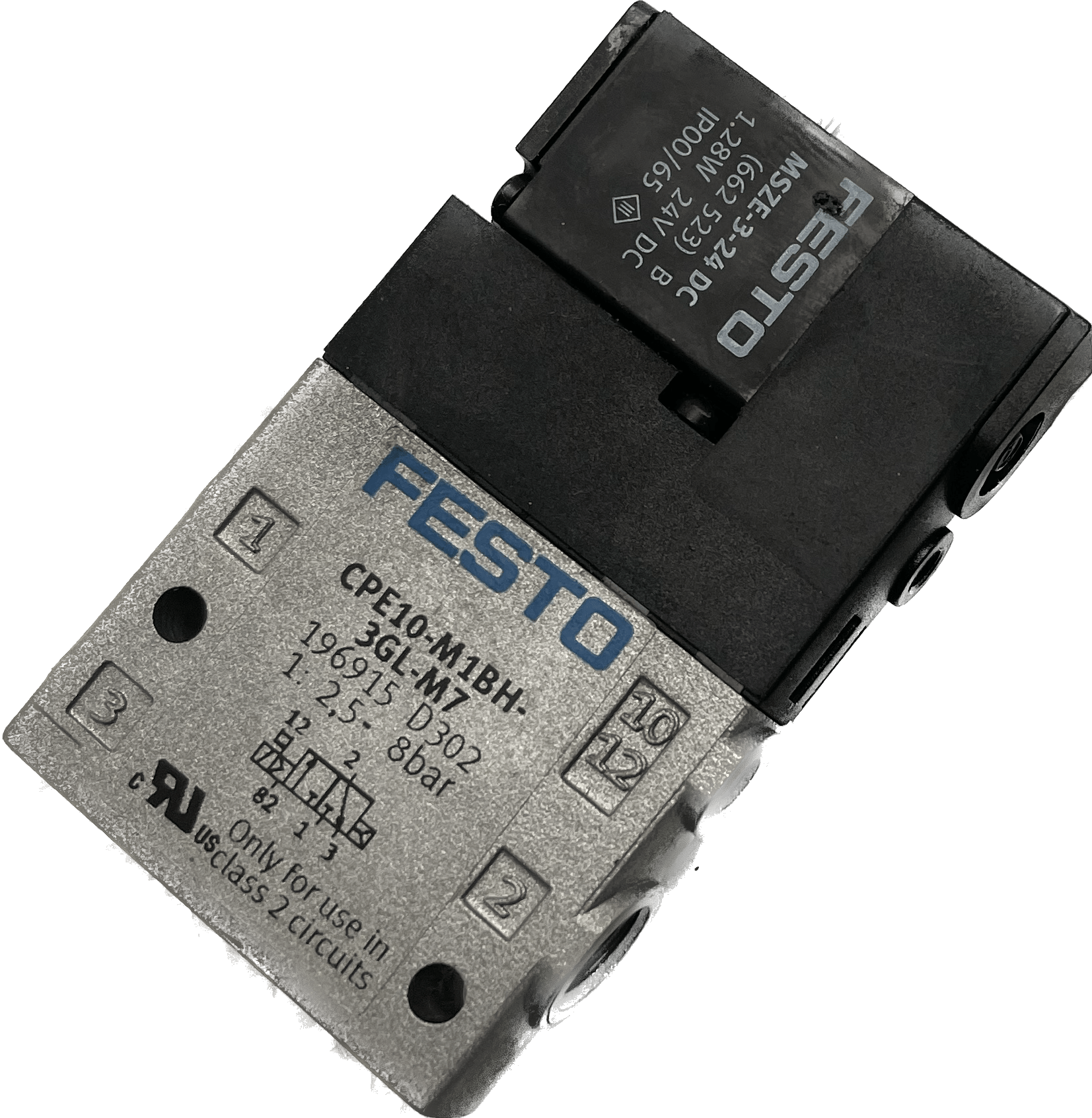

Festo Magnetventil CPE10-M1BH-3GL-M7

Festo
unbenutzte Lagerware
Magnetventil
CPE10-M1BH-3GL-M7
196915
GTIN 4052568160029
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Baubreite
10 mm
Normalnenndurchfluss
400 l/min
Pneumatischer Arbeitsanschluss
M7
Betriebsspannung
24V DC
Betriebsdruck
0.25 MPa ... 0.8 MPa
Betriebsdruck
2.5 bar ... 8 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Zulassung
c UL us - Recognized (OL)
Maritime Klassifizierung
siehe Zertifikat
Schutzart
IP65
mit Steckdose
nach IEC 60529
Nennweite
4 mm
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
mit Zubehör rastend
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991655
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Schaltzeit aus
14 ms
Schaltzeit ein
14 ms
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal
1200 µs
Max. negativer Prüfimpuls bei 1 Signal
900 µs
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Produktgewicht
40 g
Elektrischer Anschluss
2-polig
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Pneumatischer Anschluss 1
M7
Pneumatischer Anschluss 2
M7
Pneumatischer Anschluss 3
M7
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
