Euchner Zuhaltemodul MGB-L2-APA-AA6A1-S3-R-110544

Euchner
gebraucht

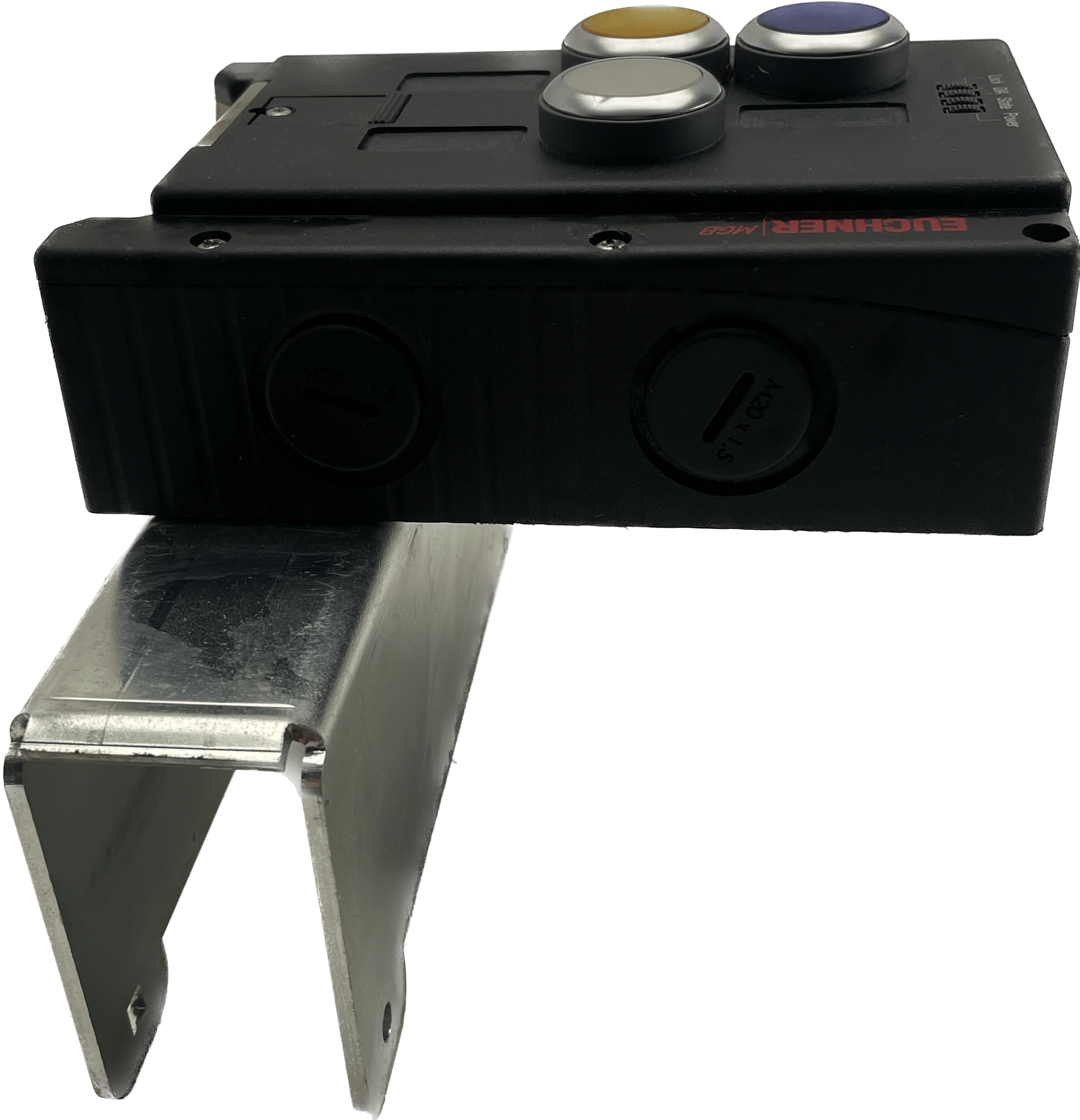

MGB-L2-APA-AA6A1-S3-R-110544 mit MGB-H-AA1A1-R-100464
Zuhaltemodul MGB-L2-APA.., (Zuhaltung durch Magnetkraft) mit 3 Taster, inkl. Beschriftungsträger, M12 für Zustimmtaster Griffmodul MGB-H
Zuhaltung mit Zuhaltungsüberwachung
3 Drucktaster (beleuchtet, wh, ye, bu)
inkl. Einklebeschildern
Mit Leitungseinführung
Mit Steckverbinder M12 für Zustimmtaster
Unicode
Zuhaltungsart
MGB-L2...
Die Zuhalteklinke wird durch Magnetkraft
in zugehaltener Stellung gehalten und durch Federkraft entsperrt, wenn der Magnet abgeschaltet ist (Arbeitsstromprinzip, elektrisch zugehalten).
Türanschlag
Im Auswertemodul der MGB ist ein mechanischer Türanschlag fest integriert. Auf der Anschlagfläche ist eine Markierung angebracht, die die Justage erleichtert.
LED-Anzeige
Die LED-Anzeige zeigt alle wichtigen System- und Statusinformationen an.
Meldeausgänge
OD
AN wenn die Tür geschlossen ist
OT
Riegelzunge im Auswertemodul eingeführt
OL
Zuhaltemagnet in Stellung zugehalten
OI
Diagnose, ein Fehler steht an
Drucktaster
S2
1 Schließer, weiß, beleuchtet
S3
1 Schließer, gelb, beleuchtet
S4
1 Schließer, blau, beleuchtet
Anschluss für Zustimmtaster
Das Gerät besitzt einen M12-Steckverbinder zum direkten Anschluss eines Zustimmtasters (z.B. ZSA, Best.Nr: 110560).
Einklebeschilder
Geräte mit Einklebeschildern besitzen vorgefertigte Vertiefungen zum Einkleben der beiliegenden Einklebeschilder (Standardmaß 12,5 x 27 mm).
