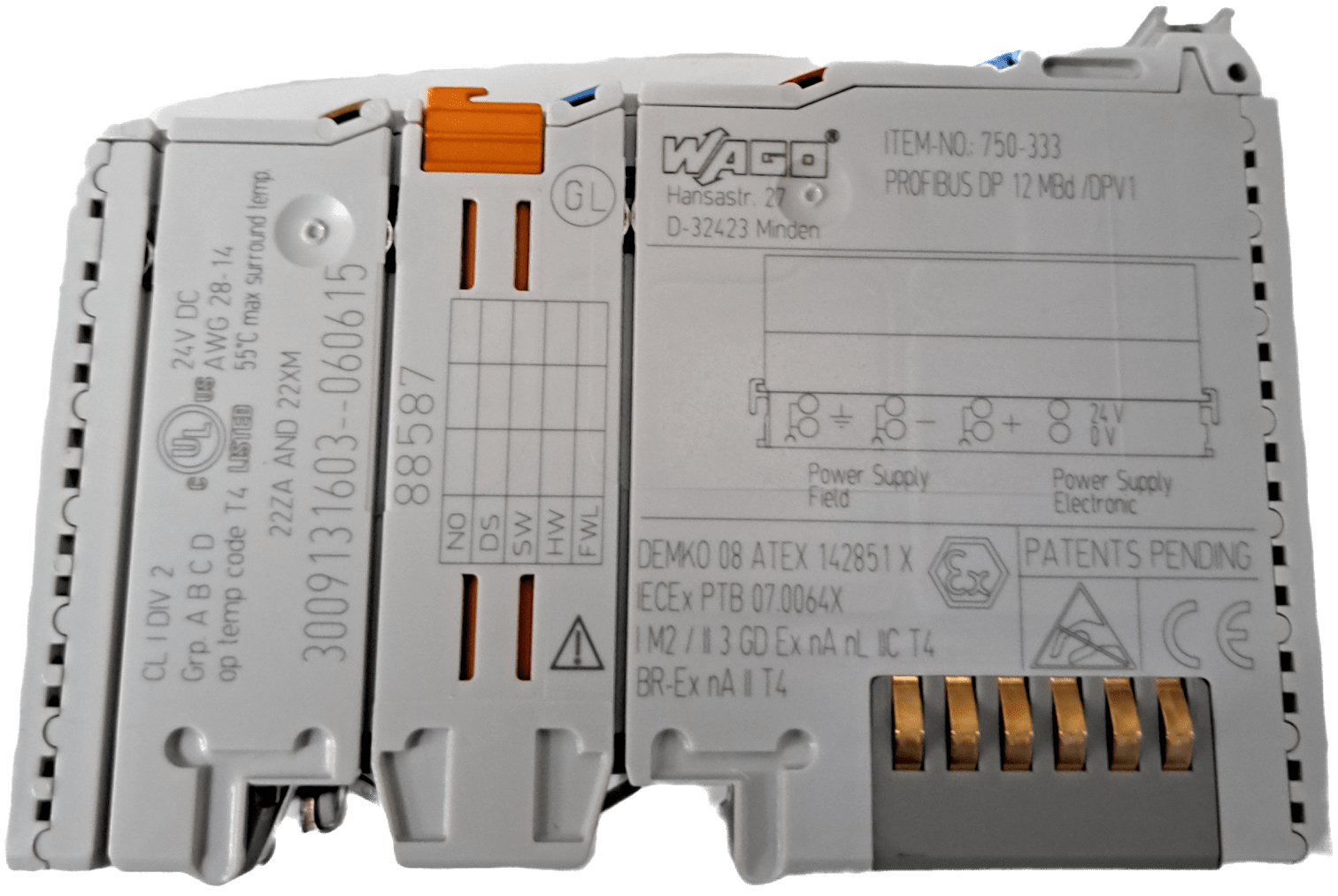

Wago 750-333

Wago
articoli in stock non utilizzati
Bus di campo Profibus DP; 2. Generazione; 12 MBd
Comunicazione Profibus
Numero di nodi fieldbus sul master max
Numero di punti I/O 6.000
Velocità di trasferimento 9,6 kBd … 12 MBd
Lunghezza segmento bus max. 1200 m
Mezzo trasmissivo Cavo Cu secondo EN 50170
Tempo di trasmissione tipico 1 ms (10 accoppiatori; 32 I/O digitali e 12 Mbaud ciascuno) max
Numero di moduli per nodo max
Immagine di processo degli ingressi e delle uscite (bus di campo) max
Sistema di tensione di alimentazione DC 24 V (-25 … +30%); tramite livello di cablaggio (connessione CAGE CLAMP®)
Consumo di corrente alimentazione sistema (5 V) 200 mA
Corrente totale per l'alimentazione del sistema 1.800 mA
Campo tensione di alimentazione DC 24 V (-25 … +30%); tramite contatti di potenza
Corrente di ingresso tipica al carico nominale (24 V) 500 mA
Efficienza dell'alimentatore tipica al carico nominale (24 V) 87%
Isolamento potenziale sistema/campo da 500 V
Numero di contatti di potenza in uscita 3
Portata di corrente dei contatti di potenza 10A
Norma EN 50170
