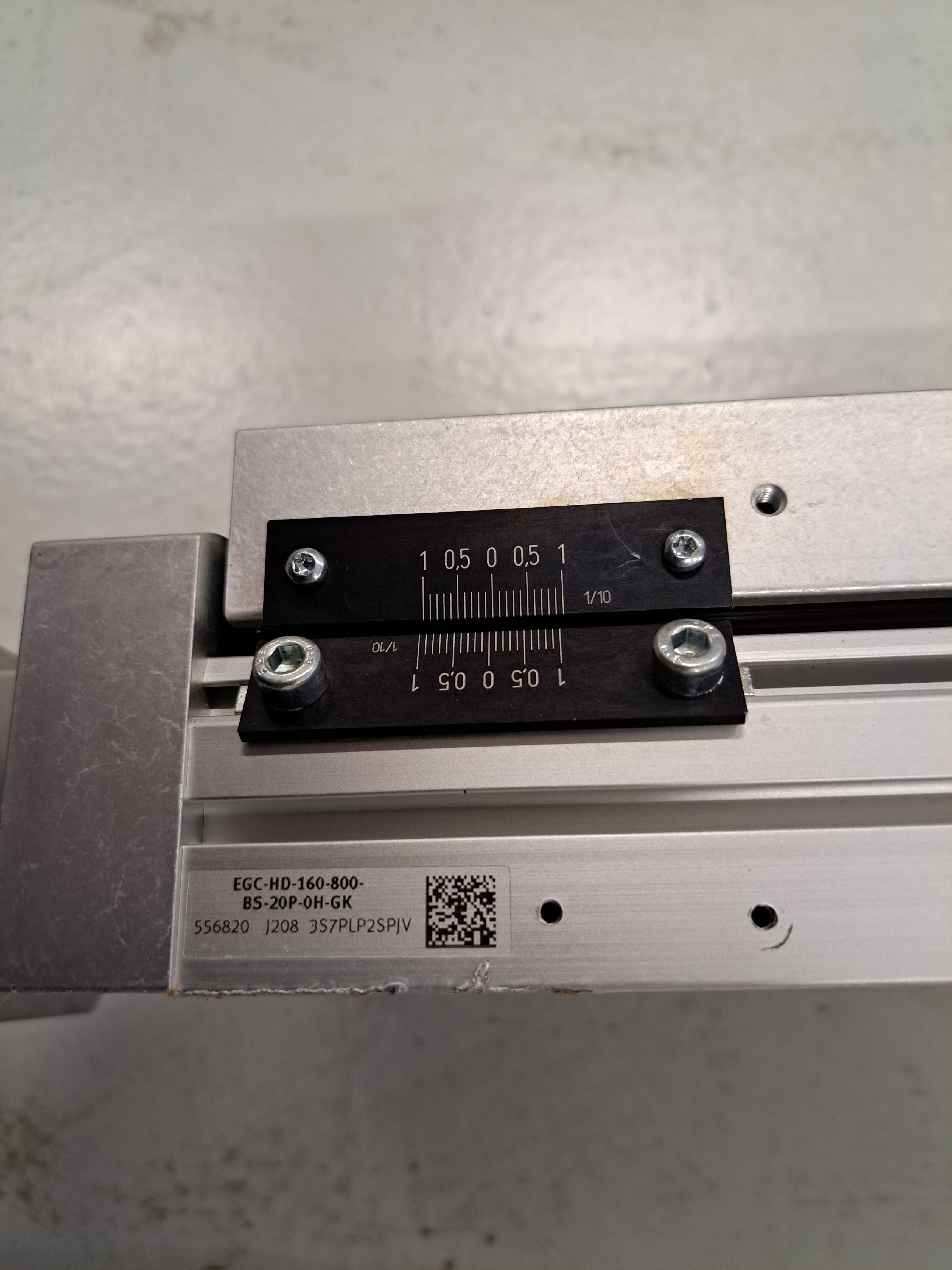

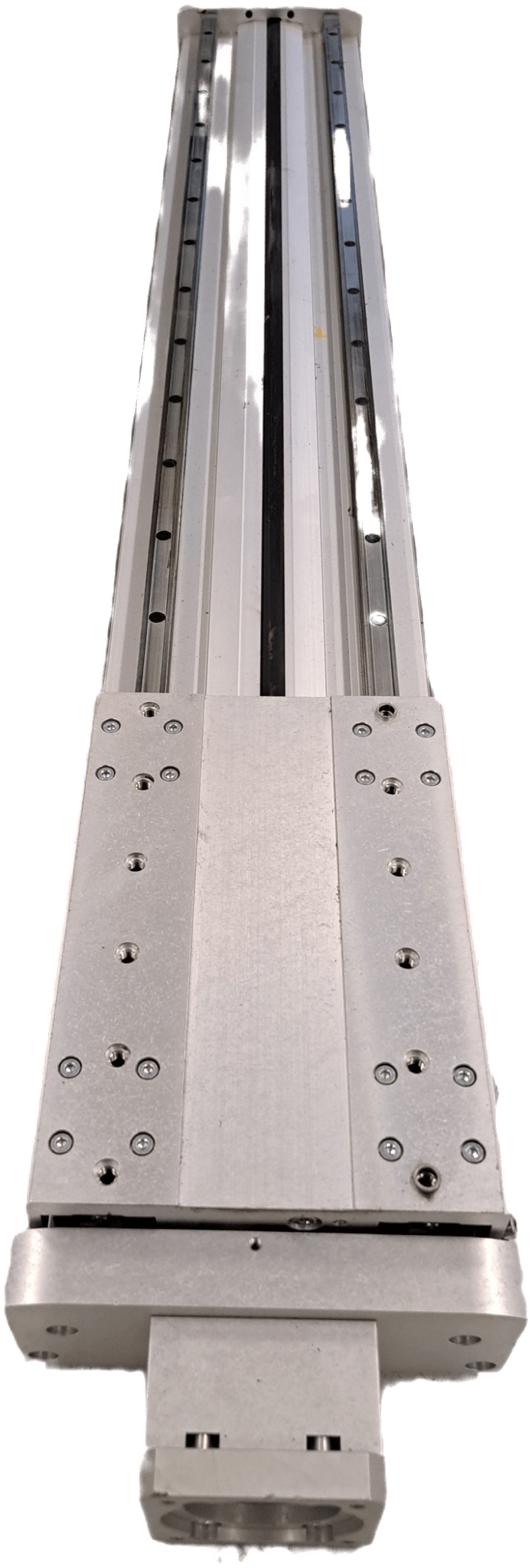

Asse mandrino Festo EGC-HD-160-800-BS-20P-0H-GK

Festa
necessario
Asse del mandrino
EGC-HD-160- -BS
556820
EGC-HD-160-800-BS-20P-0H-GK
corsa di lavoro
800 mm
Misurare
160
Diametro del mandrino
15 mm
Posizione di installazione
Qualunque
guida
Guida a ricircolo di sfere
Struttura strutturale
Asse lineare elettromeccanico
con vite a ricircolo di sfere
Motorarte
motore passo-passo
Servomotore
Tipo di mandrino
Vite a ricircolo di sfere
Simbolo
00991211
Accelerazione massima
15 m/s²
Massima velocità
1 m/sec
ripetibilità
±0,02 mm
Ciclo di lavoro
100%
Conformità LABS
VDMA24364-Zona III
Classe di protezione
IP40
Temperatura ambiente
-10°C...60°C
Momenti di secondo grado dell'area Iy
1350000mm4
Momenti di secondo grado dell'area Iz
1,01E7mm4
Massimo. Forza Fy
5600 n
Massimo. Kraft Fz
5600 n
Massimo. Momento Mx
300 Nm
Massimo. Momento mio
500 Nm
Massimo. Momento Mz
500 Nm
Forza radiale massima sull'albero motore
250 N
Forza di avanzamento max
650N
Momento d'inerzia torsionale It
666000mm4
Momento d'inerzia di massa JH per metro di corsa
0,0346 kgcm²
Slitta pesi
2080 gr
Peso del carrello aggiuntivo
1963 g
Peso base con corsa 0 mm
7210 gr
Supplemento di peso per corsa di 10 mm
138 g
Materiale della copertura terminale
Lega di alluminio lavorata
anodizzato
Materiale del conducente
Lega di alluminio lavorata
anodizzato
Profilo materiale
Lega di alluminio lavorata
anodizzato
Nota materiale
Conformità RoHS
Materiale di copertura dell'unità
Lega di alluminio lavorata
anodizzato
Materiale del carrello guida
Stahl
Materiale del binario di guida
Stahl
Materiale per diapositive
Lega di alluminio lavorata
anodizzato
Materiale del dado del mandrino
Stahl
Materiale del fuso
Stahl
