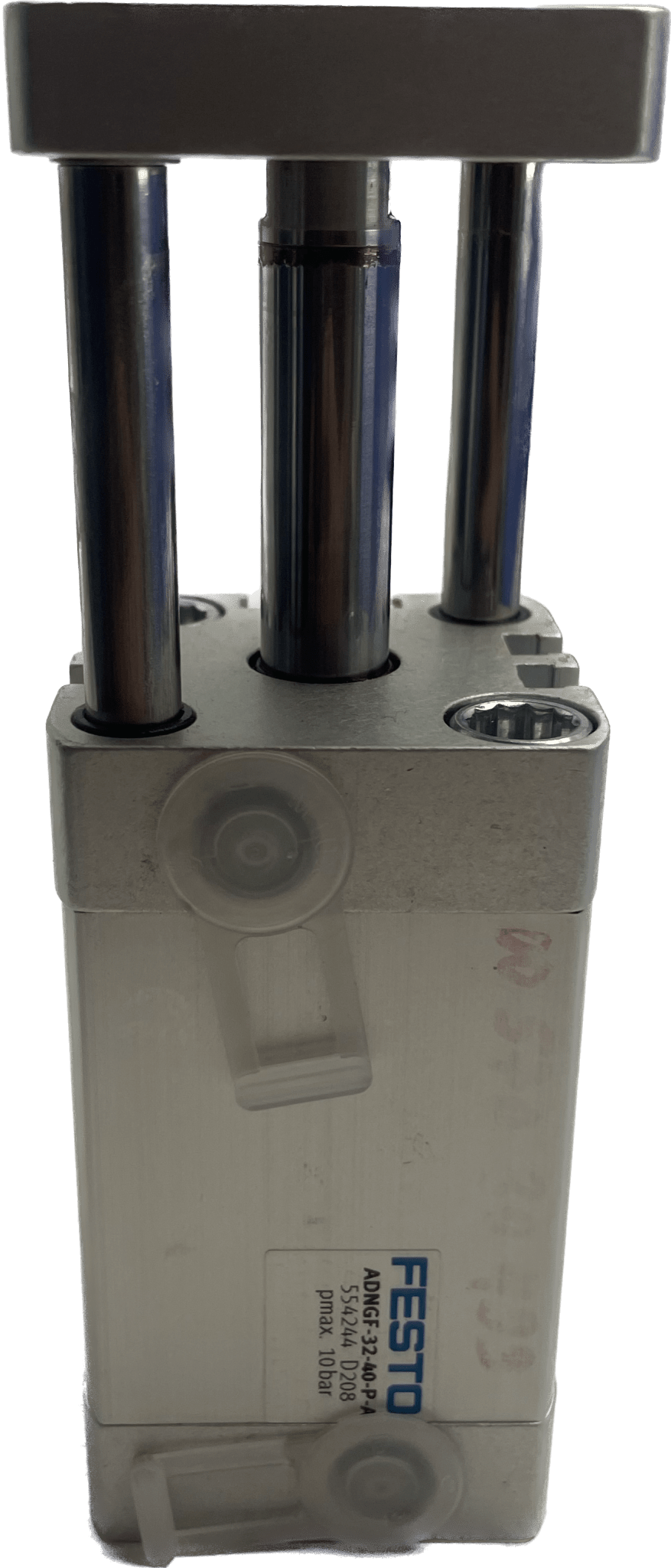

Cilindro compatto Festo DNAGF-32-40-P-A

Festa
articoli in stock non utilizzati
Cilindro compatto
ADNGF-32-40-P-A
554244
GTIN 4052568198701
Centro
40 mm
Kolben-Ø
32 mm
Basato sulla norma
ISO21287
smorzamento
anelli/piastre elastiche di smorzamento su entrambi i lati
Posizione di installazione
Qualunque
Struttura strutturale
Pistoni
Asta del pistone
Profilo
Rilevamento della posizione
per interruttori di prossimità
Dispositivo/guida antitorsione
Asta di guida con giogo
pressione di esercizio
0,1 MPa...1 MPa
pressione di esercizio
1 bar...10 bar
funzionalità
doppio effetto
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Korrosionsbeständigkeitsklasse KBK
2 - moderato stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura ambiente
-20°C...80°C
Energia d'impatto nelle posizioni finali
0,4 J
Forza teorica a 0,6 MPa (6 bar, 87 psi), ritorno
415 n
Forza teorica a 0,6 MPa (6 bar, 87 psi), in avanti
483 n
Massa in movimento con corsa 0 mm
122 g
Massa mobile aggiuntiva per corsa di 10 mm
17 g
Peso base con corsa 0 mm
327 g
Supplemento di peso per corsa di 10 mm
38 g
Collegamento pneumatico
G1/8
Nota materiale
Conformità RoHS
Materiale delle viti a colletto
Stahl
Materiale di copertura
Lega di alluminio lavorato, anodizzato
Sigilli materiali
TPE-U(PUR)
Materiale della piastra terminale
Lega di alluminio lavorato, anodizzato
Materiale dello stelo del pistone
acciaio ad alta lega
Materiale del tubo del cilindro
Lega di alluminio lavorata, anodizzata a scorrimento
