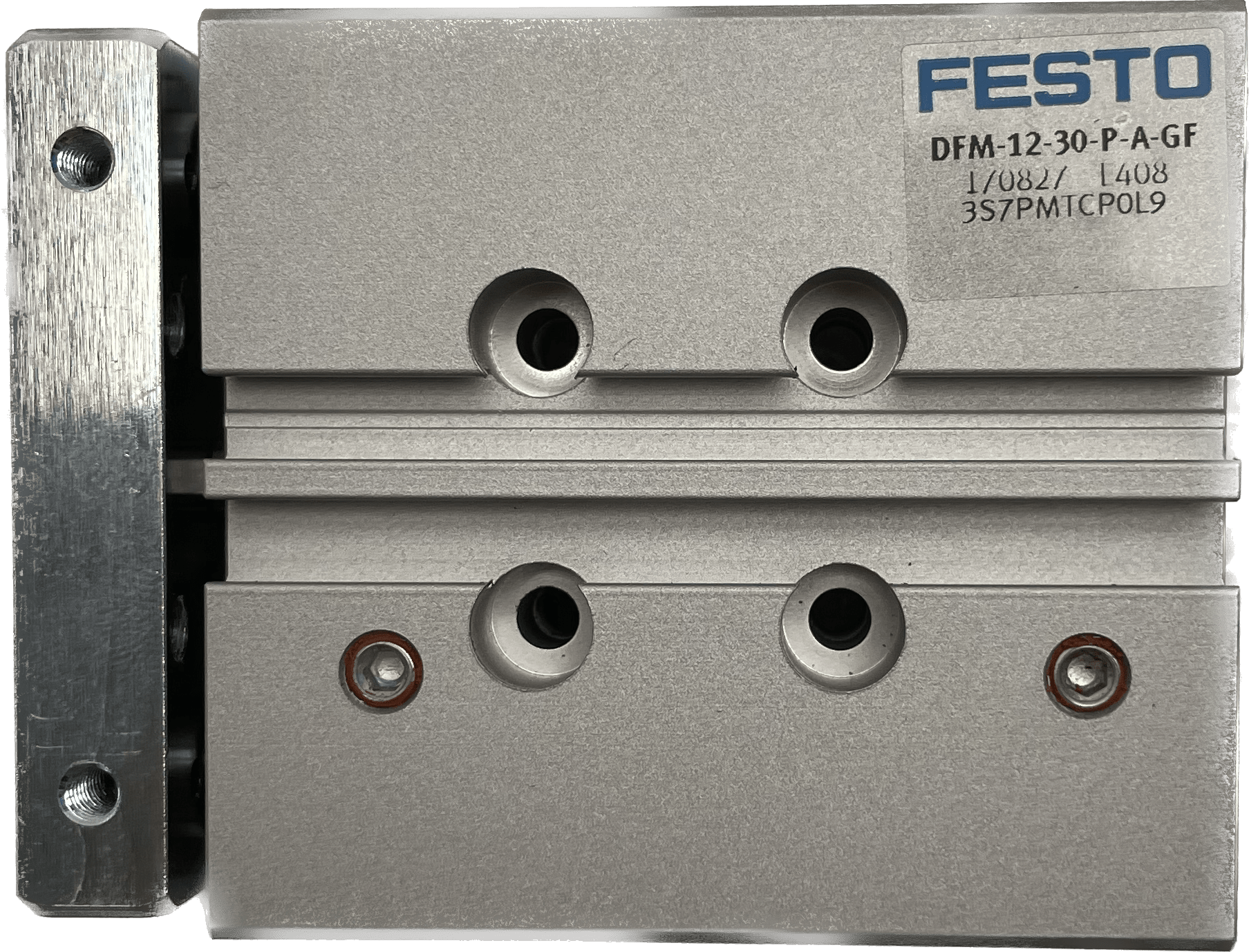

Cilindro di guida Festo DFM-12-30-P-A-GF

Festa
articoli in stock non utilizzati
Cilindro guida
DFM-12-30-P-A-GF
170827
GTIN 4052568139575
Distanza dal baricentro del carico utile alla piastra della forcella xs
25 mm
Centro
30 mm
Kolben-Ø
12 mm
Modalità operativa dell'unità di azionamento
giogo
smorzamento
anelli/piastre elastiche di smorzamento su entrambi i lati
Posizione di installazione
Qualunque
guida
Guida scorrevole
Struttura strutturale
guida
Rilevamento della posizione
per interruttori di prossimità
Simbolo
00991737
pressione di esercizio
0,2 MPa...1 MPa
pressione di esercizio
2bar...10bar
Massima velocità
0,8 m/s
funzionalità
doppio effetto
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Korrosionsbeständigkeitsklasse KBK
1 - basso stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura ambiente
-20°C...80°C
Energia d'impatto nelle posizioni finali
0,07 J
Massimo. Forza Fy
240 n
Forza massima Fy statica
240 n
Massimo. Kraft Fz
240 n
Forza massima Fz statica
240 n
Massimo. Momento Mx
4,92 Nm
Massimo. Momento Mx statico
4,92 Nm
Massimo. Momento mio
2,06 Nm
Massimo. Momento Il mio statico
2,06 Nm
Massimo. Momento Mz
2,06 Nm
Momento massimo Mz statico
2,06 Nm
Momento di carico massimo ammissibile Mx in funzione della corsa
0,63 Nm
Carico utile massimo in funzione della corsa ad una distanza definita xs
22N
Forza teorica a 0,6 MPa (6 bar, 87 psi), ritorno
51 n
Forza teorica a 0,6 MPa (6 bar, 87 psi), in avanti
68 n
Massa in movimento
200 g
Peso del prodotto
435 g
Connessioni alternative
vedere il disegno del prodotto
Collegamento pneumatico
M5
Nota materiale
Conformità RoHS
Materiale di copertura
Lega di alluminio lavorata
Sigilli materiali
NBR
Materiale dell'alloggiamento
Lega di alluminio lavorata
Materiale dello stelo del pistone
acciaio inossidabile altolegato
