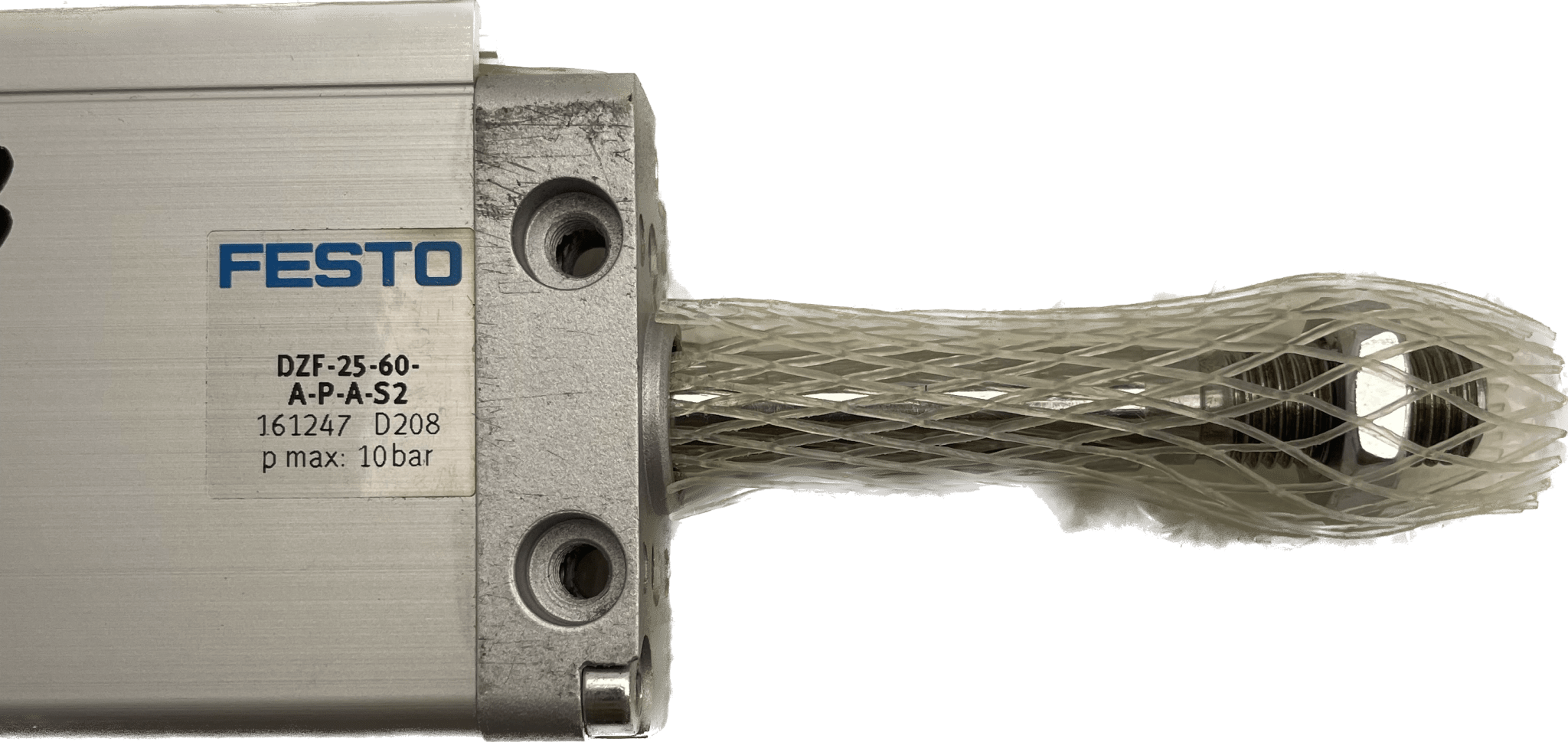

Festo Flachzylinder DZF-25- -A-P-A-S2

Festa
articoli in stock non utilizzati
Flachzylinder
DZF-25- -A-P-A-S2
161247
Centro
60 mm
Kolben-Ø
25 mm
diametro equivalente
Angolo di rotazione max dello stelo +/-.
1 tu
smorzamento
anelli/piastre elastiche di smorzamento su entrambi i lati
Posizione di installazione
Qualunque
funzionalità
doppio effetto
Struttura strutturale
Pistoni
Asta del pistone
Rilevamento della posizione
per interruttori di prossimità
Simbolo
00991219
varianti
Stelo continuo
Dispositivo/guida antitorsione
A Ovalkol
pressione di esercizio
0,1 MPa...1 MPa
pressione di esercizio
1 bar...10 bar
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Korrosionsbeständigkeitsklasse KBK
2 - moderato stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura ambiente
-20°C...80°C
Coppia max del dispositivo antitorsione
0,5 Nm
Forza teorica a 0,6 MPa (6 bar, 87 psi), ritorno
247 n
Forza teorica a 0,6 MPa (6 bar, 87 psi), in avanti
247 n
Massa in movimento con corsa 0 mm
40 g
Massa mobile aggiuntiva per corsa di 10 mm
6 g
Supplemento di peso per corsa di 10 mm
18 g
Peso base con corsa 0 mm
168 g
Tipo di fissaggio
facoltativamente:
con filettatura interna
con accessori
Collegamento pneumatico
M5
Materiale di copertura
Lega di alluminio lavorata
Sigilli materiali
NBR
TPE-U(unità di elaborazione)
Materiale dell'alloggiamento
Alluminio
slitta anodizzata
Materiale dello stelo del pistone
acciaio inossidabile altolegato
