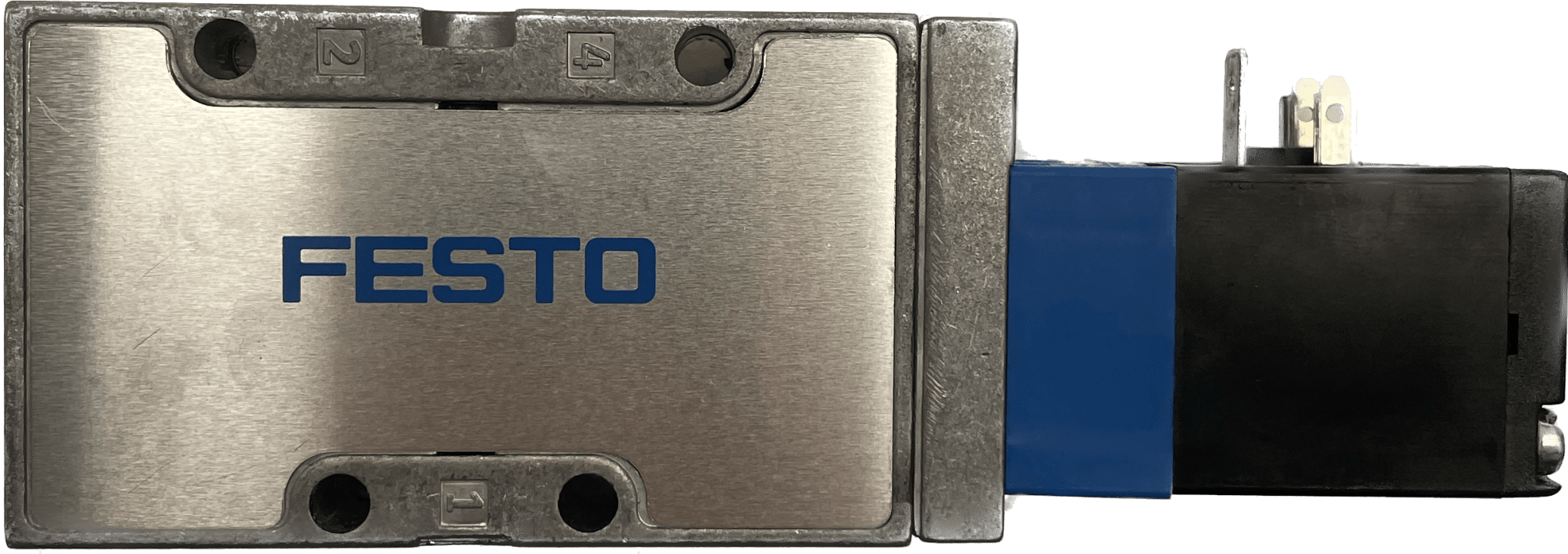

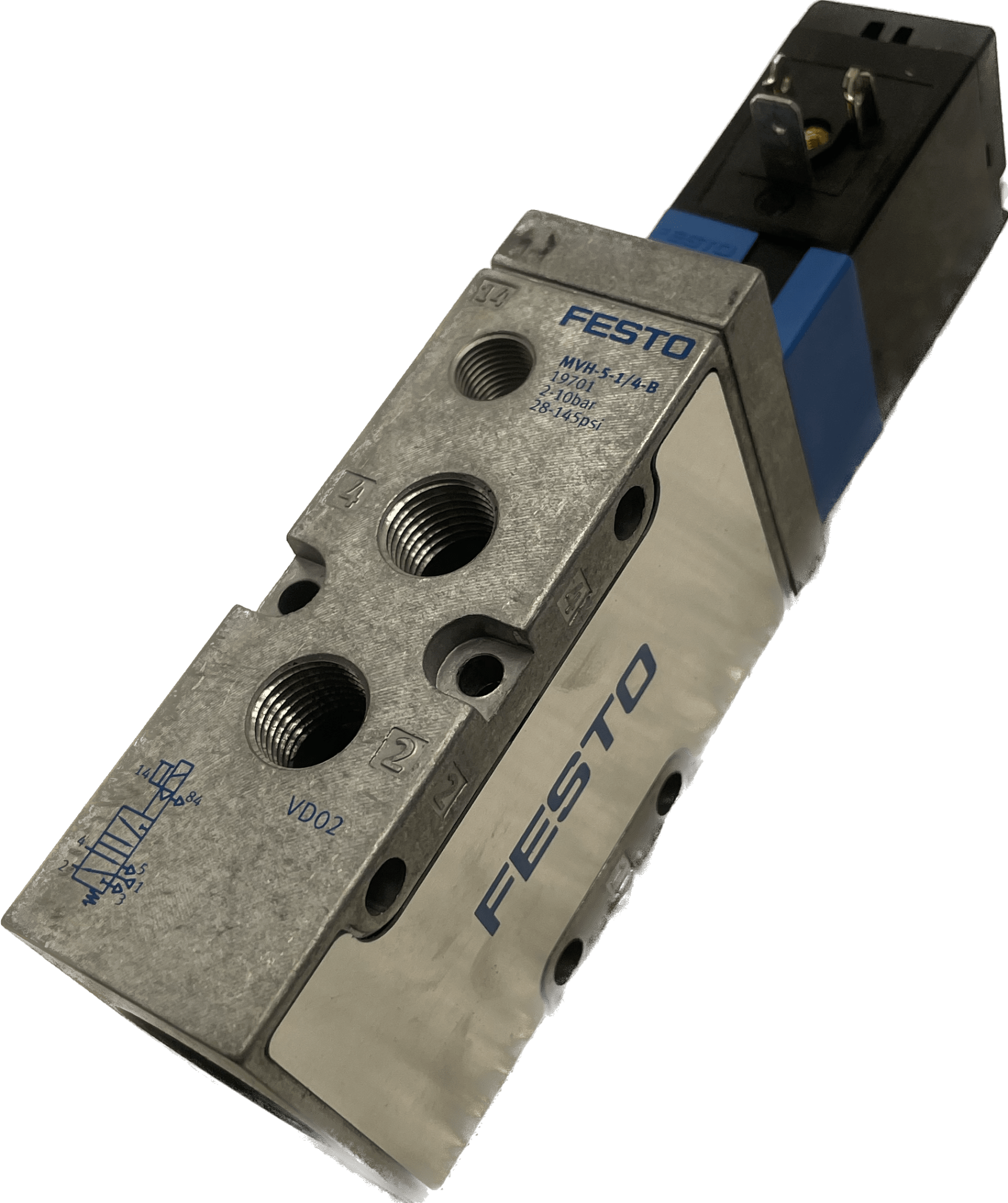

Elettrovalvola Festo MVH-5-1/4-B

Festa
articoli in stock non utilizzati
valvola magnetica
MVH-5-1/4-B
19701
GTIN 4052568113391
Funzione valvola
5/2 monostabile
Tipo di attuazione
elettrico
larghezza
32 mm
Portata nominale normale
1300 l/min
Collegamento di lavoro pneumatico
G1/4
pressione di esercizio
0,2 MPa...1 MPa
pressione di esercizio
2bar...10bar
Struttura strutturale
Sedile in lamiera
Reimposta tipo
molla meccanica
Diametro nominale
7 mm
dimensione della griglia
33 mm
Funzione di scarico
strozzabile
Principio di tenuta
morbido
Posizione di installazione
Qualunque
Azionamento manuale
brancolare
Tipologia fiscale
pre-controllato
Controllare l'alimentazione dell'aria
stagista
Direzione del flusso
non reversibile
Simbolo
00991035
Copertura
copertura negativa
valore b
0.29
Valore C
5,5 l/barra
Frequenza di commutazione massima
3 Hz
Orario di spegnimento
36 ms
Orario di accensione
15 ms
Impulso di prova positivo massimo con segnale 0
2200 µs
Impulso di prova negativo max. con 1 segnale
3700 µs

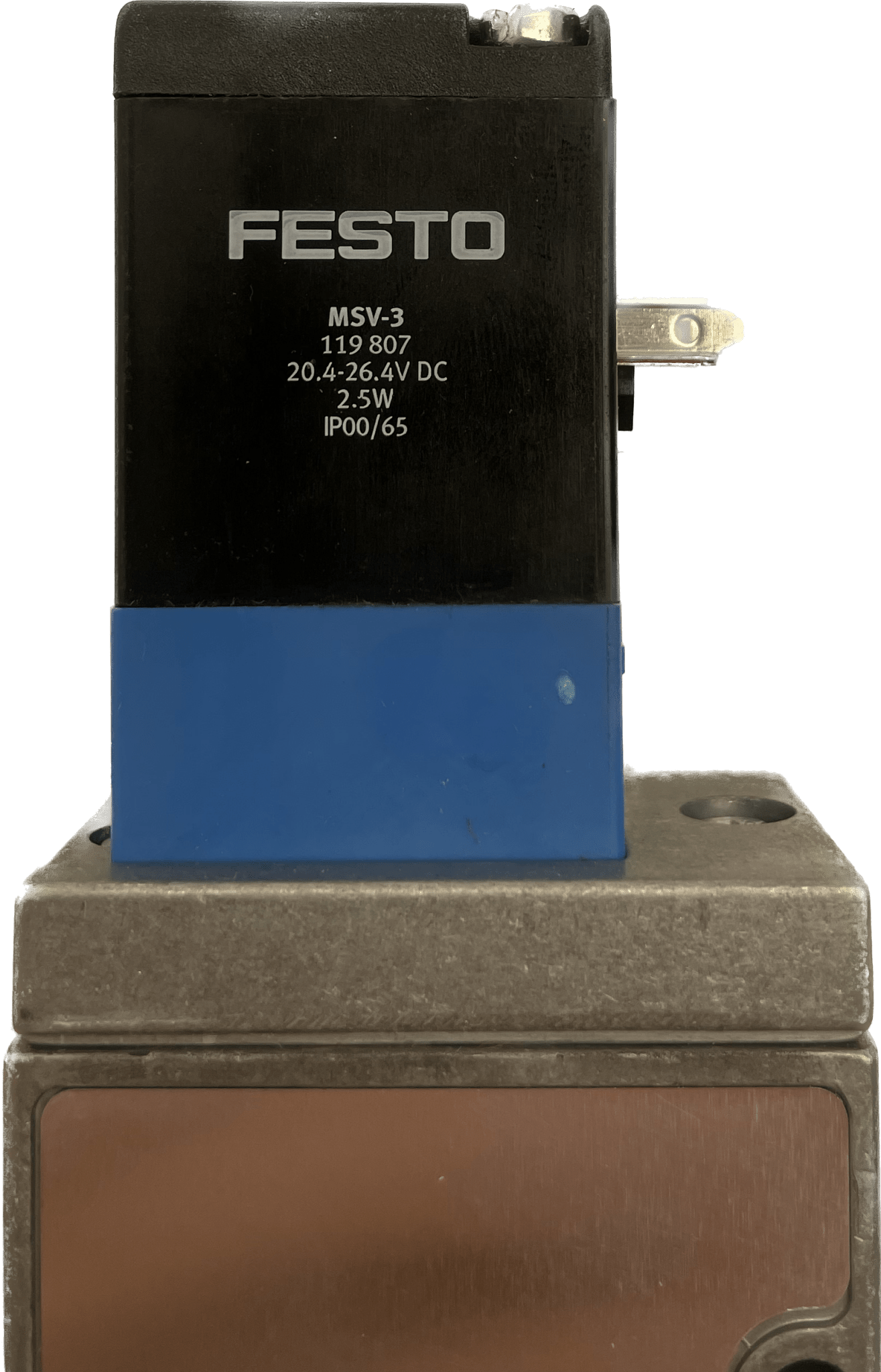

Caratteristiche della bobina
24 V CC: 2,5 W
Fluttuazioni di tensione consentite
+/- 10%
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Korrosionsbeständigkeitsklasse KBK
1 - basso stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura di conservazione
-40°C...60°C
Temperatura media
-5°C...50°C
Temperatura ambiente
-5°C...50°C
Peso del prodotto
360 g
Tipo di fissaggio
facoltativamente:
sulla barra PR
con foro passante
Controllare il collegamento dell'aria di scarico 84
M5
Collegamento pneumatico 1
G1/4
Collegamento pneumatico 2
G1/4
Collegamento pneumatico 3
G1/4
Collegamento pneumatico 4
G1/4
Collegamento pneumatico 5
G1/4
Nota materiale
Conformità RoHS
Sigilli materiali
NBR
TPE-U(unità di elaborazione)
Materiale dell'alloggiamento
Alluminio pressofuso
