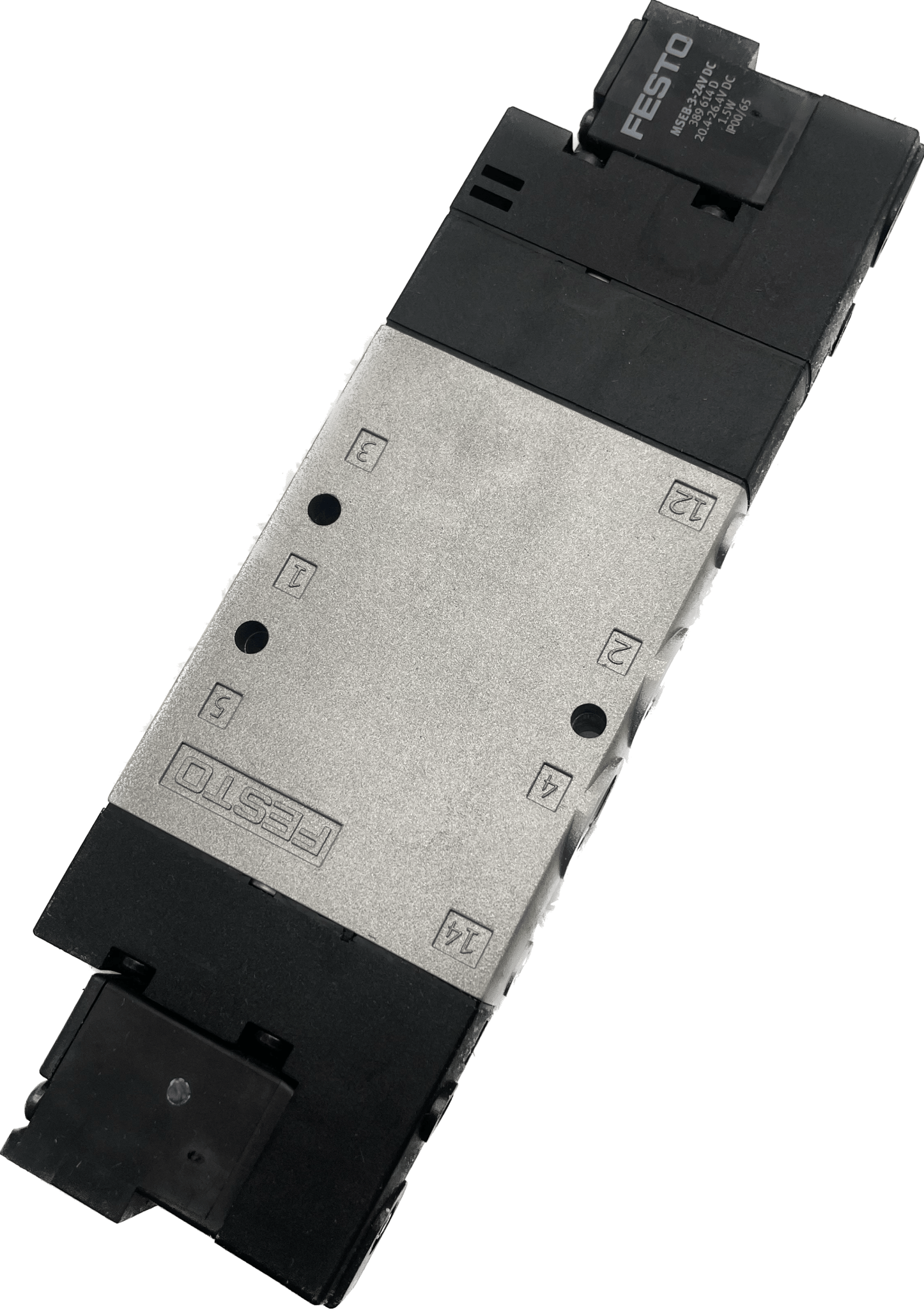

Elettrovalvola Festo CPE18-M1H-5/3G-1/4

Festa
valvola magnetica
CPE18-M1H-5/3G-1/4
170247
GTIN 4052568137854
Funzione valvola
5/3 chiuso
Tipo di attuazione
elettrico
larghezza
18 mm
Portata nominale normale
1450 l/min
Collegamento di lavoro pneumatico
G1/4
Tensione operativa
24 V CC
pressione di esercizio
0,25 MPa...1 MPa
pressione di esercizio
2,5 bar...10 bar
Struttura strutturale
Cursore del pistone
Reimposta tipo
molla meccanica
Permesso
c UL us - Riconosciuto (OL)
Classificazione marittima
vedi certificato
Classe di protezione
IP65
con presa
secondo la norma CEI 60529
Diametro nominale
8 mm
Funzione di scarico
strozzabile
Principio di tenuta
morbido
Posizione di installazione
Qualunque
Azionamento manuale
chiusura con accessori
brancolare
Tipologia fiscale
pre-controllato
Controllare l'alimentazione dell'aria
stagista
Direzione del flusso
non reversibile
Simbolo
00991033
Marcatura della posizione della valvola
Portatore di scudo
Copertura
copertura positiva
Orario di spegnimento
38 ms
Orario di accensione
20 ms
Ciclo di lavoro
100%
Impulso di prova positivo massimo con segnale 0
3300 µs
Impulso di prova negativo max. con 1 segnale
3100 µs
Caratteristiche della bobina
24 V CC: 1,5 W
Fluttuazioni di tensione consentite
-15% / +10%
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Resistenza alle vibrazioni
Test di utilizzo nel trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli urti
Prova d'urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - moderato stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura media
-5°C...50°C
Temperatura ambiente
-5°C...50°C
Peso del prodotto
280 g
Connessione elettrica
Modulo C
Tipo di fissaggio
con foro passante
Controllare il collegamento dell'aria di scarico 82
M5
Controllare il collegamento dell'aria di scarico 84
M5
Collegamento dell'aria di controllo 12
M5
Collegamento dell'aria di controllo 14
M5
Collegamento pneumatico 1
G1/4
Collegamento pneumatico 2
G1/4
Collegamento pneumatico 3
G1/4
Collegamento pneumatico 4
G1/4
Collegamento pneumatico 5
G1/4
Nota materiale
Conformità RoHS
Sigilli materiali
NBR
Materiale dell'alloggiamento
Alluminio pressofuso
