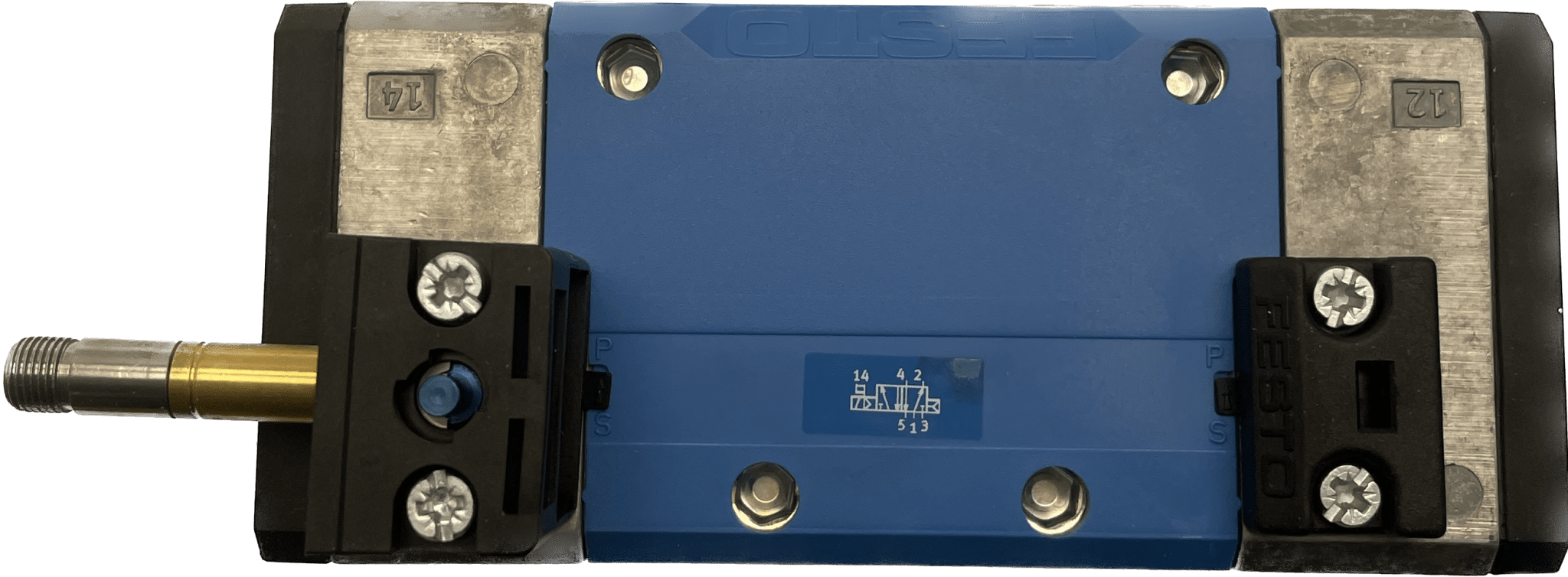

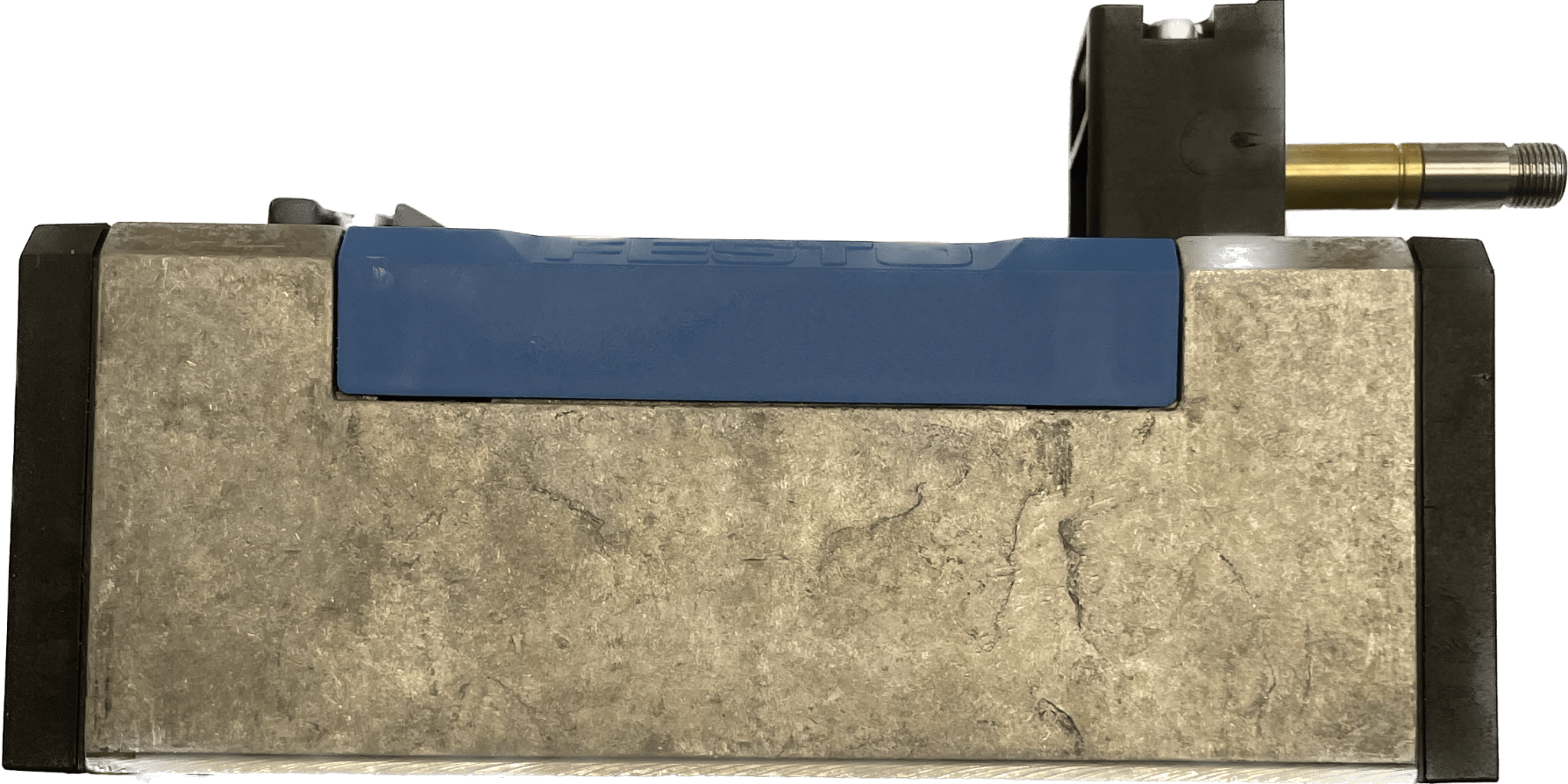

Elettrovalvola Festo MFH-5/2-D-3-C

Festa
OVP
valvola magnetica
MFH-5/2-D-3-C
151870
GTIN 4052568010829
Funzione valvola
5/2 monostabile
Tipo di attuazione
elettrico
larghezza
65 mm
Portata nominale normale
4500 l/min
Collegamento di lavoro pneumatico
Piastra di connessione misura 3 secondo ISO 5599-1
G1/2
Tensione operativa
tramite bobina magnetica, da ordinare separatamente
pressione di esercizio
0,2 MPa...1 MPa
pressione di esercizio
2bar...10bar
Struttura strutturale
Cursore del pistone
Reimposta tipo
molla pneumatica
Classificazione marittima
vedi certificato
Classe di protezione
IP65
Diametro nominale
14,5 mm
dimensione della griglia
71 mm
Funzione di scarico
strozzabile
Principio di tenuta
morbido
Posizione di installazione
Qualunque
Corrisponde alla norma
ISO 5599-1
Azionamento manuale
chiusura con accessori
brancolare
Codice ISO
351
Tipologia fiscale
pre-controllato
Controllare l'alimentazione dell'aria
stagista
Direzione del flusso
non reversibile
Simbolo
00991049
Copertura
copertura positiva
Orario di spegnimento
66 ms
Orario di accensione
60 ms
Impulso di prova positivo massimo con segnale 0
2200 µs
Impulso di prova negativo max. con 1 segnale
3700 µs
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Resistenza alle vibrazioni
Test di utilizzo nel trasporto con livello di severità 1 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli urti
Prova d'urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
Conformità LABS
VDMA24364-B1/B2-L
Temperatura media
-10°C...60°C
Livello di pressione sonora
85dB(A)
Temperatura ambiente
-5°C...40°C
Peso del prodotto
960 g
Connessione elettrica
tramite F-coil, da ordinare separatamente
Tipo di fissaggio
sulla piastra di collegamento
con foro passante e vite
Controllare il collegamento dell'aria di scarico 84
M5
Collegamento pneumatico 1
Piastra di connessione misura 3 secondo ISO 5599-1
Collegamento pneumatico 2
Piastra di connessione misura 3 secondo ISO 5599-1
Collegamento pneumatico 3
Piastra di connessione misura 3 secondo ISO 5599-1
Collegamento pneumatico 4
Piastra di connessione misura 3 secondo ISO 5599-1
Collegamento pneumatico 5
Piastra di connessione misura 3 secondo ISO 5599-1
Nota materiale
Conformità RoHS
Sigilli materiali
HNBR
NBR
Materiale dell'alloggiamento
Alluminio pressofuso
