Cilindro compatto Festo ADVUL-20-30-P-A

Festa
articoli in stock non utilizzati

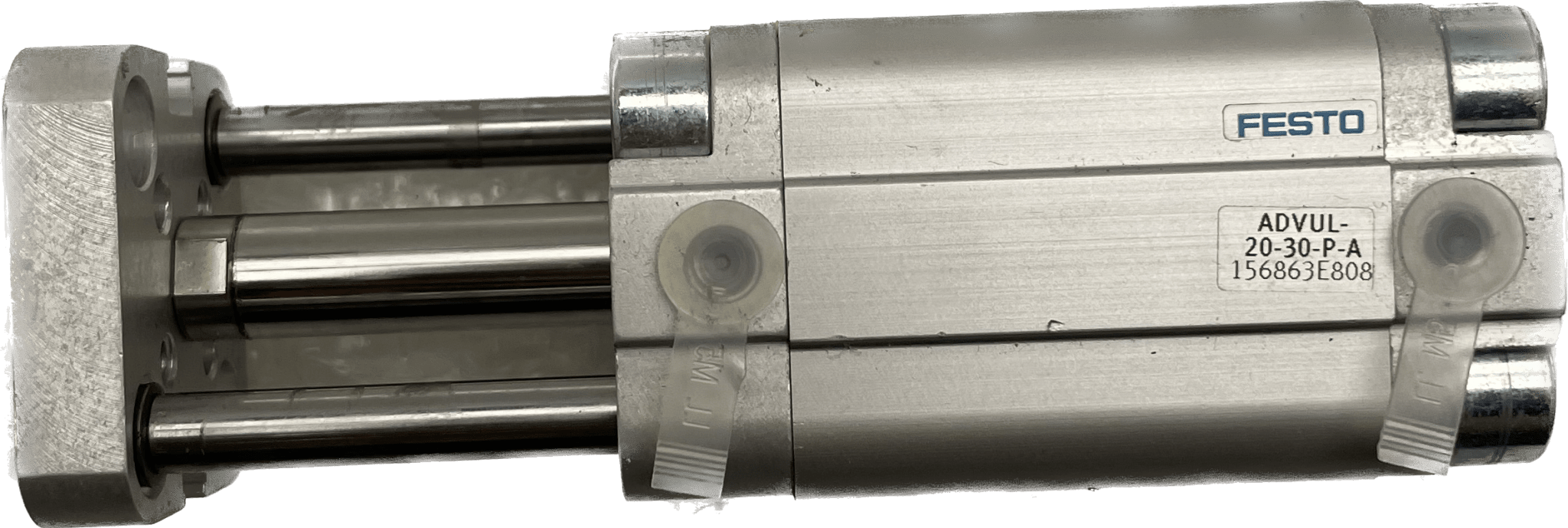

Cilindro compatto
ADVUL-20-30-P-A
156863
GTIN 4052568121150
Centro
30 mm
Kolben-Ø
20 mm
smorzamento
anelli/piastre elastiche di smorzamento su entrambi i lati
Posizione di installazione
Qualunque
Struttura strutturale
Pistoni
Asta del pistone
Rilevamento della posizione
per interruttori di prossimità
Simbolo
00991737
varianti
stelo del pistone unilaterale
Dispositivo/guida antitorsione
Asta di guida con giogo
pressione di esercizio
0,1 MPa...1 MPa
pressione di esercizio
1 bar...10 bar
funzionalità
doppio effetto
Mezzo operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul mezzo di comando/operativo
Possibile funzionamento oliato (necessario per ulteriori operazioni)
Korrosionsbeständigkeitsklasse KBK
2 - moderato stress da corrosione
Conformità LABS
VDMA24364-B1/B2-L
Temperatura ambiente
-20°C...80°C
Energia d'impatto nelle posizioni finali
0,14 J
Forza teorica a 0,6 MPa (6 bar, 87 psi), ritorno
141 n
Forza teorica a 0,6 MPa (6 bar, 87 psi), in avanti
188 n
Tipo di fissaggio
facoltativamente:
con foro passante
con accessori
Collegamento pneumatico
M5
Materiale delle viti a colletto
acciaio galvanizzato
Materiale di copertura
Lega di alluminio lavorata
Materiale Tenute dinamiche
NBR
TPE-U(unità di elaborazione)
Materiale dello stelo del pistone
acciaio inossidabile altolegato
Materiale del tubo del cilindro
Lega di alluminio lavorata
