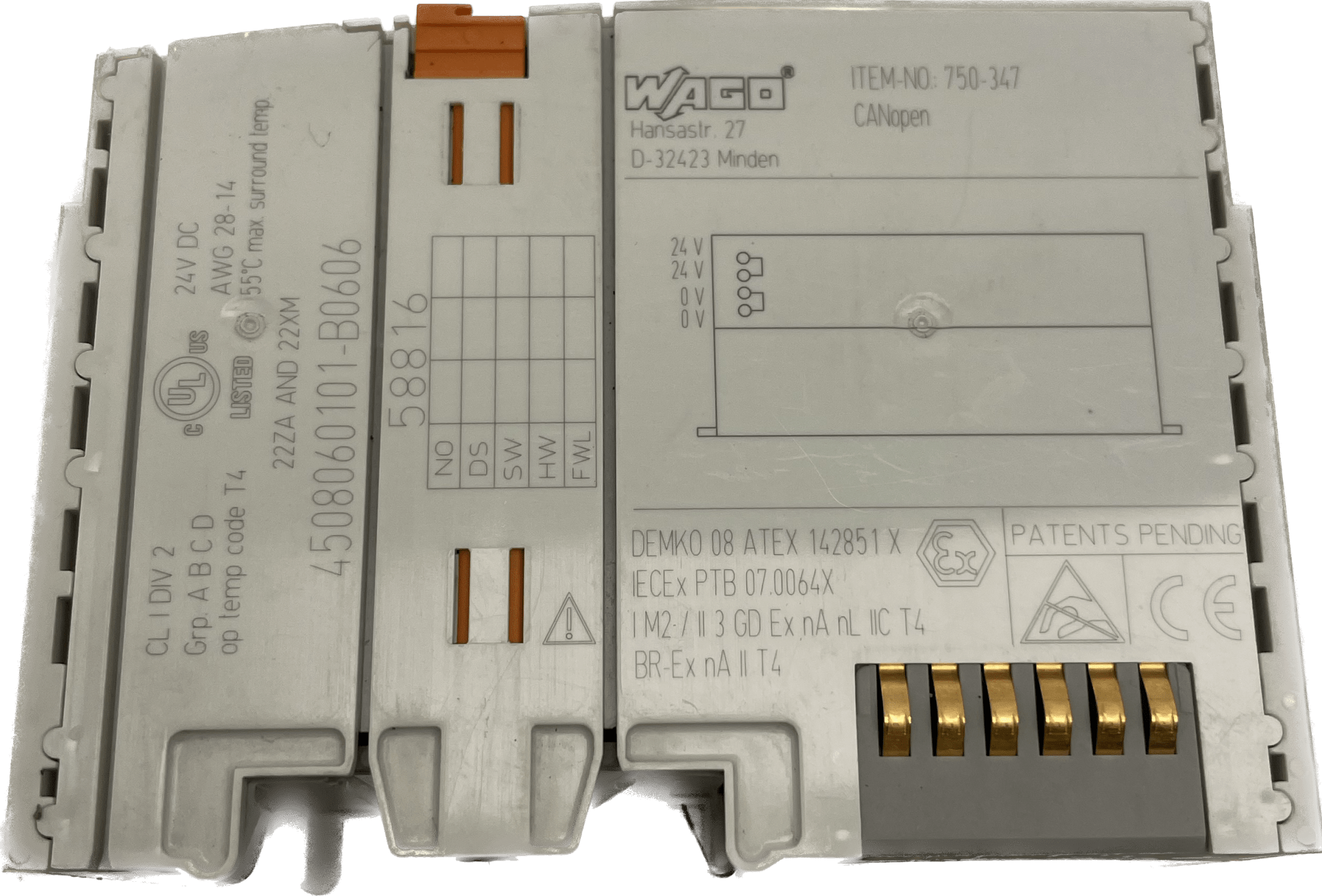

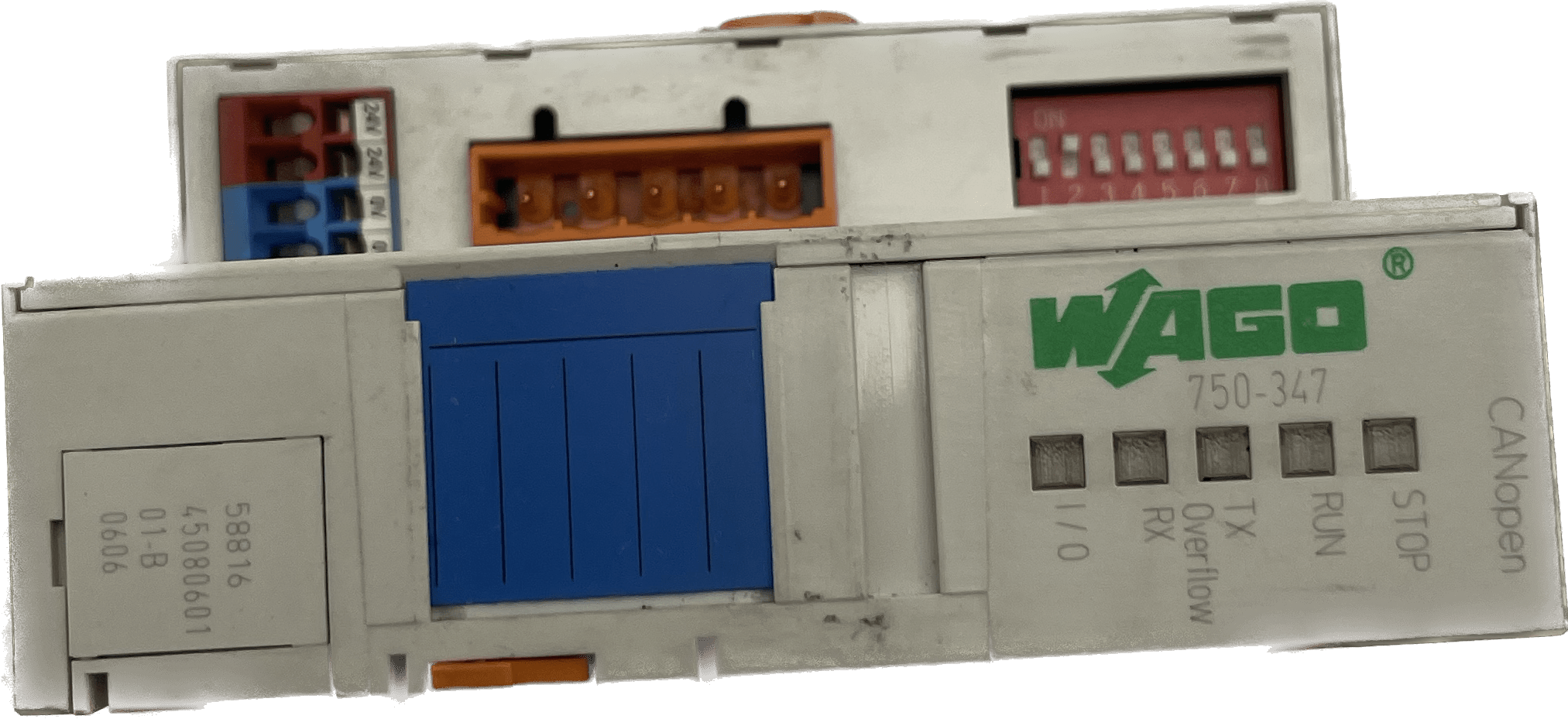

Système d'E/S WAGO 750/753Art.-Nr. 750-347
Bus de champ CANopen ; MCS ; ÉCO
Les coupleurs de bus de terrain ECO sont conçus pour les applications avec une faible largeur de données dans l'image du processus. Il s'agit principalement d'applications avec des données de processus numériques ou d'applications dans lesquelles seule une petite quantité de données de processus analogiques est utilisée.
L'alimentation du système s'effectue directement au niveau du coupleur. L'alimentation de terrain est connectée via une borne d'alimentation séparée.
Le coupleur de bus CANopen reconnaît tous les terminaux d'E/S insérés et crée à partir d'eux une image de processus locale.
L'image de processus locale est divisée en une zone de données d'entrée et de sortie. Les données de processus peuvent être lues via le bus CANopen et traitées ultérieurement dans un contrôleur. Les données de sortie-process sont émises via le bus CANopen.
Les données des terminaux analogiques sont mappées dans les PDO dans l'ordre de leur position après le coupleur de bus. Les bits des terminaux numériques sont combinés en octets et également en PDO
