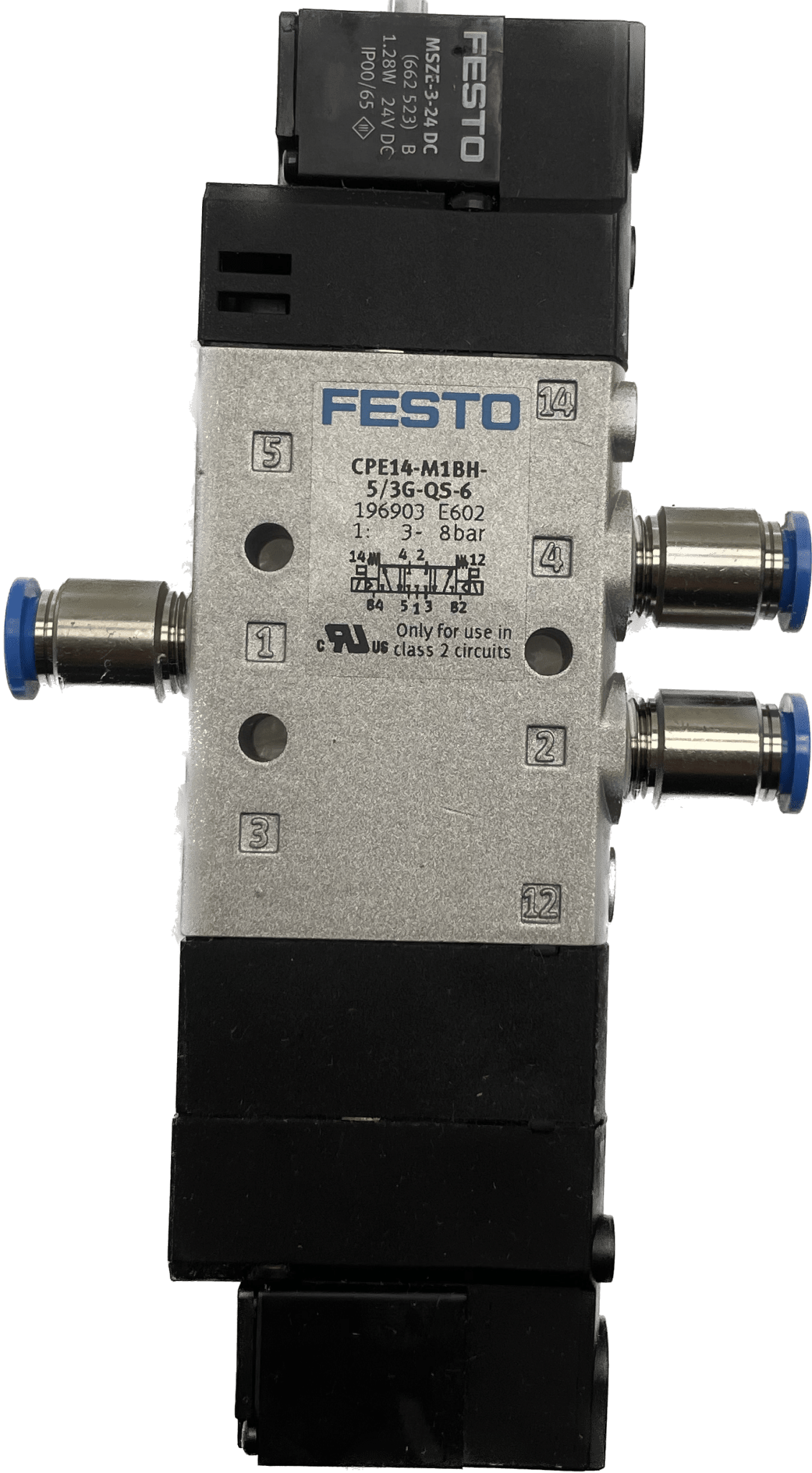

Ventil magnétique Festo CPE14-M1BH-5/3G-QS-6

Faire la fête
vanne magnétique
CPE14-M1BH-5/3G-QS-6
196903
GTIN4052568159924
Fonction de la vanne
5/3 fermé
Type d'actionnement
électrique
largeur
14 mm
Débit nominal normal
410 l/min
Connexion de travail pneumatique
QS-6
Tension de fonctionnement
24 V CC
pression de service
0,3 MPa ... 0,8 MPa
pression de service
3 barres... 8 barres
Structure structurelle
Curseur de piston
Type de réinitialisation
ressort mécanique
Permis
c UL us - Reconnu (OL)
Classement maritime
voir certificat
classe de protection
IP65
avec prise
selon CEI 60529
Diamètre nominal
6 mm
Fonction d'échappement
étranglable
Principe d'étanchéité
doux
Position d'installation
n'importe lequel
Commande manuelle
verrouillage avec accessoires
à tâtons
Type de taxe
pré-contrôlé
Alimentation en air de contrôle
interne
Direction du flux
non réversible
Symbole
00991033
Marquage de l'emplacement de la vanne
Porteur de bouclier
Couverture
couverture positive
Arrêt de l'heure
42 ms
Mise en marche de l'heure
20 ms
Cycle de service
100 % en conjonction avec le maintien de la réduction actuelle
Impulsion de test positive max. au signal 0
1200 µs
Impulsion de test négative max. avec 1 signal
900µs
Caractéristiques de la bobine
24 V CC : 1,28 W
Fluctuations de tension admissibles
-15 % / +10 %
Fluide de fonctionnement
Air comprimé selon ISO 8573-1:2010 [7:4:4]
Remarque sur le fluide de commande/commande
Fonctionnement huilé possible (nécessaire pour un fonctionnement ultérieur)
Résistance aux vibrations
Test d'usage transport de niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6
Résistance au choc
Test de choc avec niveau de sévérité 2 selon FN 942017-5 et EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - contrainte de corrosion modérée
Conformité aux LABORATOIRES
VDMA24364-B1/B2-L
Température moyenne
-5 °C ... 50 °C
Température ambiante
-5 °C ... 50 °C
Connexion électrique
2 pôles
Type de fixation
avec trou traversant
Raccordement de contrôle de l'air évacué 82
M3
Raccordement de contrôle de l'air évacué 84
M3
Raccordement d'air de commande 12
M3
Raccordement d'air de commande 14
M3
Raccordement pneumatique 1
QS-6
Raccordement pneumatique 2
QS-6
Raccordement pneumatique 3
G1/8
Raccordement pneumatique 4
QS-6
Raccordement pneumatique 5
G1/8
Note matérielle
Conforme RoHS
Matériau des joints
NBR
Matériau du boîtier
Aluminium moulé sous pression
